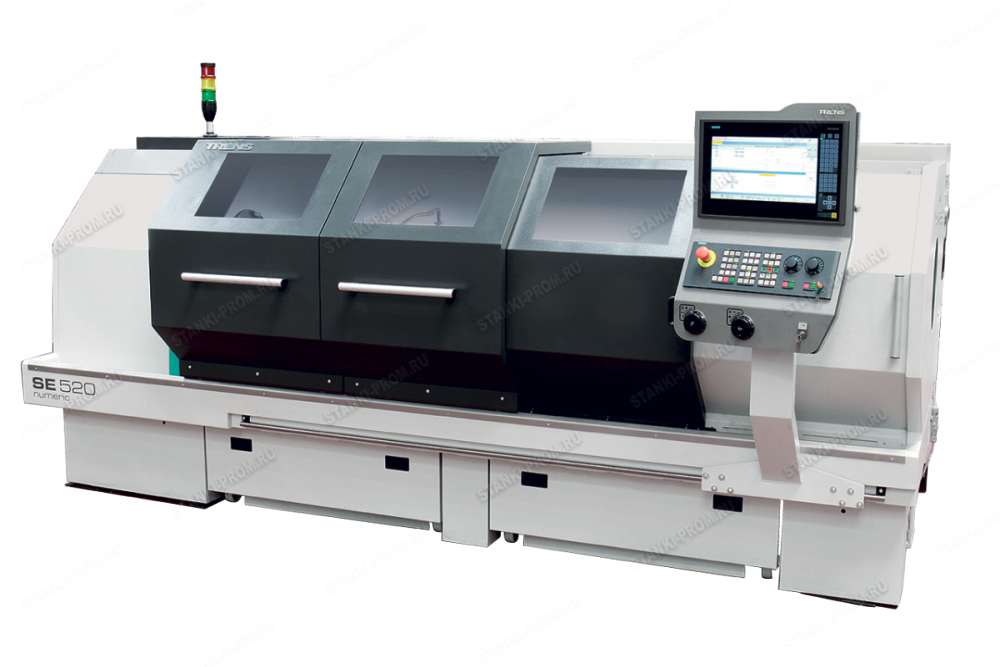

Рабочий диапазон :
|
|
|
|
Наибольший диаметр обработки
|
мм
|
520
|
|
Наибольший диаметр обработки над суппортом
|
мм
|
290
|
|
Расстояние между центрами
|
мм
|
2000
|
|
Высота центров над станиной
|
мм
|
250
|
|
Наибольший диаметр прутковой заготовки
|
мм
|
75/103*
|
|
|
|
|
|
Основной шпиндель :
|
|
|
|
Передний конец шпинделя Bajonet (ISO702-III)
|
|
B8/B11*
|
|
Передний конец шпинделя Camlock (ISO702-II)
|
|
D8*/D11*
|
|
Отверстие в шпинделе
|
мм
|
77/105*
|
|
Диаметр шпинделя под передними подшипниками
|
мм
|
120/150*
|
|
Максимальная частота вращения шпинделя на первой передаче
|
мин -1
|
650
|
|
Максимальная частота вращения шпинделя на второй передаче
|
мин -1
|
2600/2200*
|
|
Ручной зажим
|
мм
|
250/315*
|
|
Гидравлический зажим *
|
мм
|
210*
|
|
|
|
|
|
Привод шпинделя :
|
|
|
|
Мощность электродвигателя главного привода S1
|
кВт
|
11
|
|
Мощность электродвигателя главного привода S6 - 40%
|
кВт
|
15
|
|
Крутящий момент на первой скорости S1
|
Нм
|
525
|
|
Крутящий момент на первой скорости S6 - 40%
|
Нм
|
715
|
|
Крутящий момент на второй скорости S1
|
Нм
|
132
|
|
Крутящий момент на второй скорости S6 - 40%
|
Нм
|
180
|
|
|
|
|
|
Суппорты с приводами :
|
|
|
|
Ось X
|
|
|
|
Диапазон подач поперечного суппорта
|
мм.мин -1
|
1÷3000
|
|
Ускоренная подача поперечного суппорта
|
мм.мин -1
|
3000
|
|
Рабочий ход
|
мм
|
270
|
|

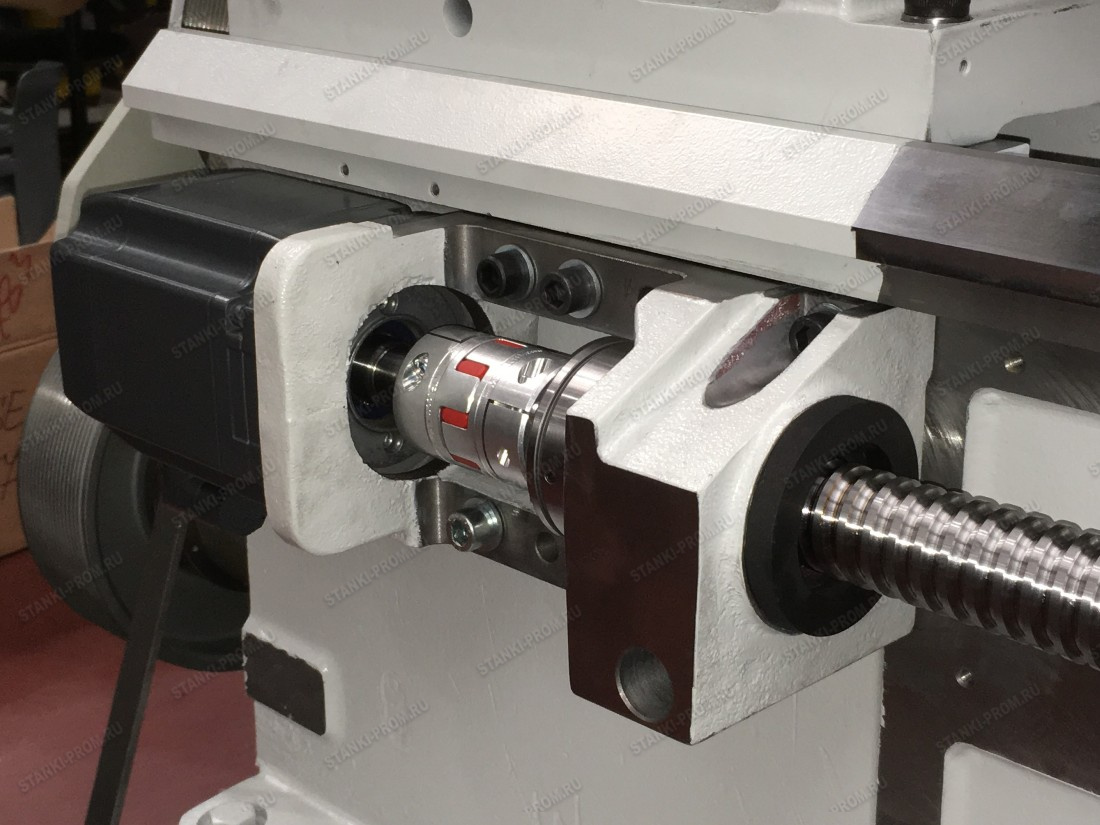

Ось Z
|
|
|
|
Диапазон подач продольного суппорта
|
мм.мин -1
|
1÷5000
|
|
Ускоренная подача продольного суппорта
|
мм.мин -1
|
10000
|
|
Рабочий ход
|
мм
|
2110
|
|
|
|
|
|
Ручные инструментальные системы
|
|
|
|
Быстрозажимной резцедержатель
|
|
MultiSuisse B*
|
|
Максимальное поперечное сечение резца
|
мм
|
25x25*
|
|
Быстрозажимной резцедержатель
|
|
MultiSuisse C
|
|
Максимальное поперечное сечение резца
|
мм
|
32x32
|
|
|
|
|
|
Ручные револьверные инструментальные системы*
|
|
|
|
Револьверная головка с быстрозажимным резцедержателем
|
|
Parat RD 2*
|
|
Максимальное поперечное сечение резца
|
мм
|
25x25
|
|
Револьверная головка с быстрозажимным резцедержателем
|
|
Parat RD 3*
|
|
Максимальное поперечное сечение резца
|
мм
|
32x32
|
|
Револьверная головка с быстрозажимным резцедержателем
|
|
Algra TGA-R-250*
|
|
Максимальное поперечное сечение резца
|
мм
|
25x25
|
|
Револьверная головка с быстрозажимным резцедержателем
|
|
Algra TGA-R-300*
|
|
Максимальное поперечное сечение резца
|
мм
|
32x32
|
Быстрозажимный револьверный резцедержатель Coromant Capto
|
|
Capto C4/Multifix C*
|
Максимальное поперечное сечение резца
|
мм
|
32x32
|
Быстрозажимный револьверный резцедержатель Coromant Capto
|
|
Capto C5/Multifix C*
|
Максимальное поперечное сечение резца
|
мм
|
32x32
|
|
|
|
|
|
Автоматические инструментальные системы*
|
|
|
|
|
|
|
|
Осевая револьверная головка без привода вращающегося инструмента*
|
|
SAUTER*
|
|
Количество позиций инструмента
|
|
8*
|
|
Диаметр вала (согласно DIN 69880)
|
мм
|
30*
|
|
Максимальное поперечное сечение резца
|
мм
|
20x16*
|
|
|
|
|
|

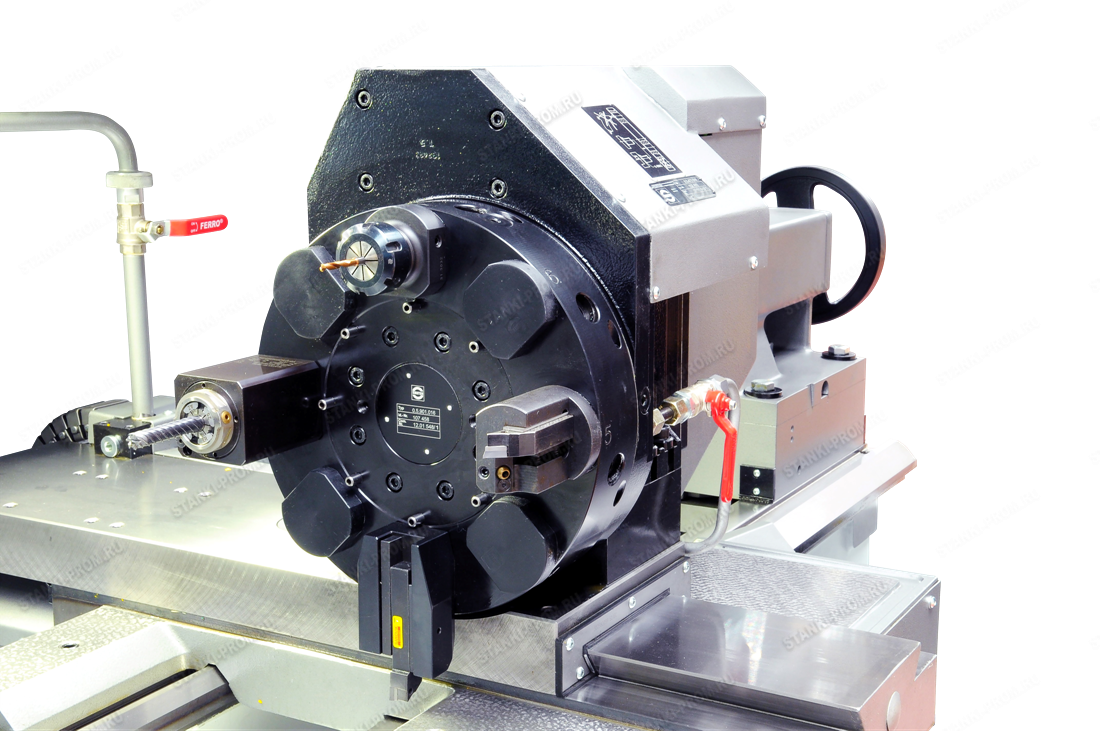

Осевая револьверная головка с приводом вращающегося инструмента*
|
|
SAUTER*
|
|
Количество позиций инструмента
|
|
8*
|
|
Количество позиций приводного инструмента
|
|
8*
|
|
Диаметр вала (согласно DIN 69880)
|
мм
|
30*
|
|
Муфта
|
|
B 15x12, DIN 5482*
|
|
Максимальное поперечное сечение резца
|
мм
|
20x16*
|
|
Мощность двигателя приводного инструмента
|
кВт
|
4,5*
|
|
Максимальный крутящий момент
|
Нм
|
20*
|
|
Максимальная частота вращения
|
мин -1
|
4000*
|
|
|
|
|
|

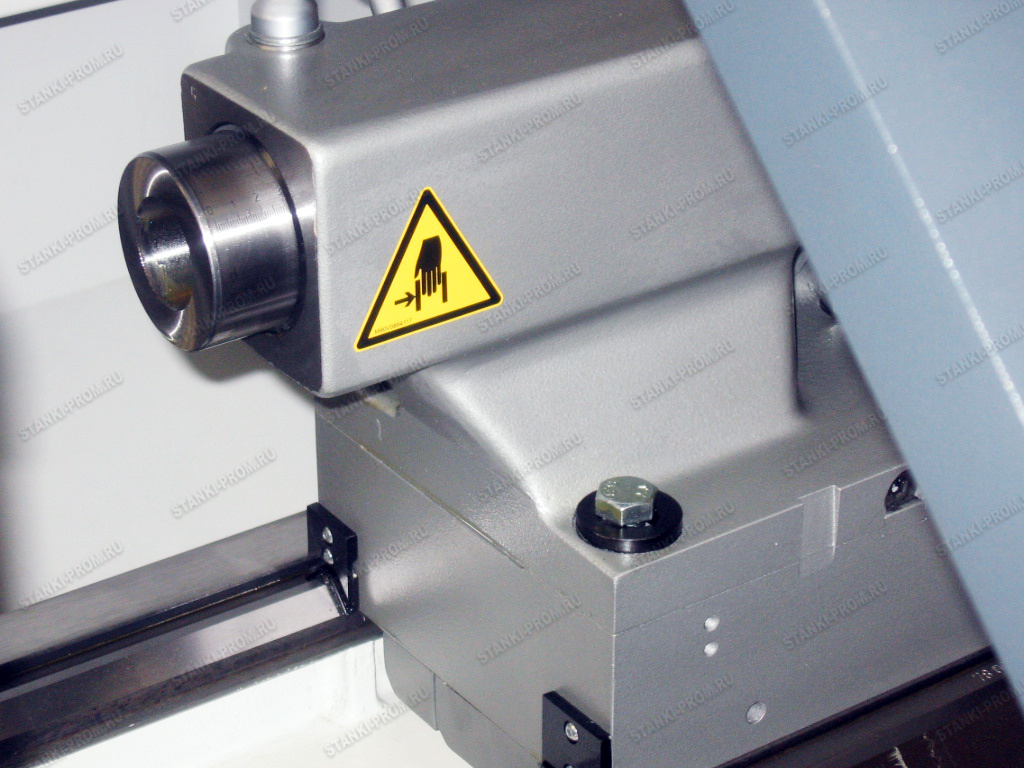

Задняя бабка :
|
|
|
|
Внутренний конус пиноли
|
|
MORSE 5
|
|
Диаметр пиноли
|
мм
|
80
|
|
Ход пиноли/задней бабки
|
мм
|
160
|
|
Управление
|
|
ручное
|
|
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли)
|
даН
|
80-800*
|
|
|
|
|
|
Габариты станка :
|
|
|
|
Высота
|
мм
|
1800
|
|
Ширина
|
мм
|
1850
|
|
Длина с поддоном для стружки
|
мм
|
3930
|
|
Длина с конвейером для стружки направо*
|
мм
|
5450*
|
|
|
|
|
|
Масса :
|
|
|
|
Масса (без специальной оснастки)
|
кг
|
около 3800
|
|
|
|
|
|
Системы управления :
|
|
|
|
SIEMENS 840D SolutionLine + ShopTurn
|
|
да
|
|
FANUC 0iTD + Manual Guide i
|
|
да
|
|
HEIDENHAIN MANUAL Plus 620
|
|
да
|
|

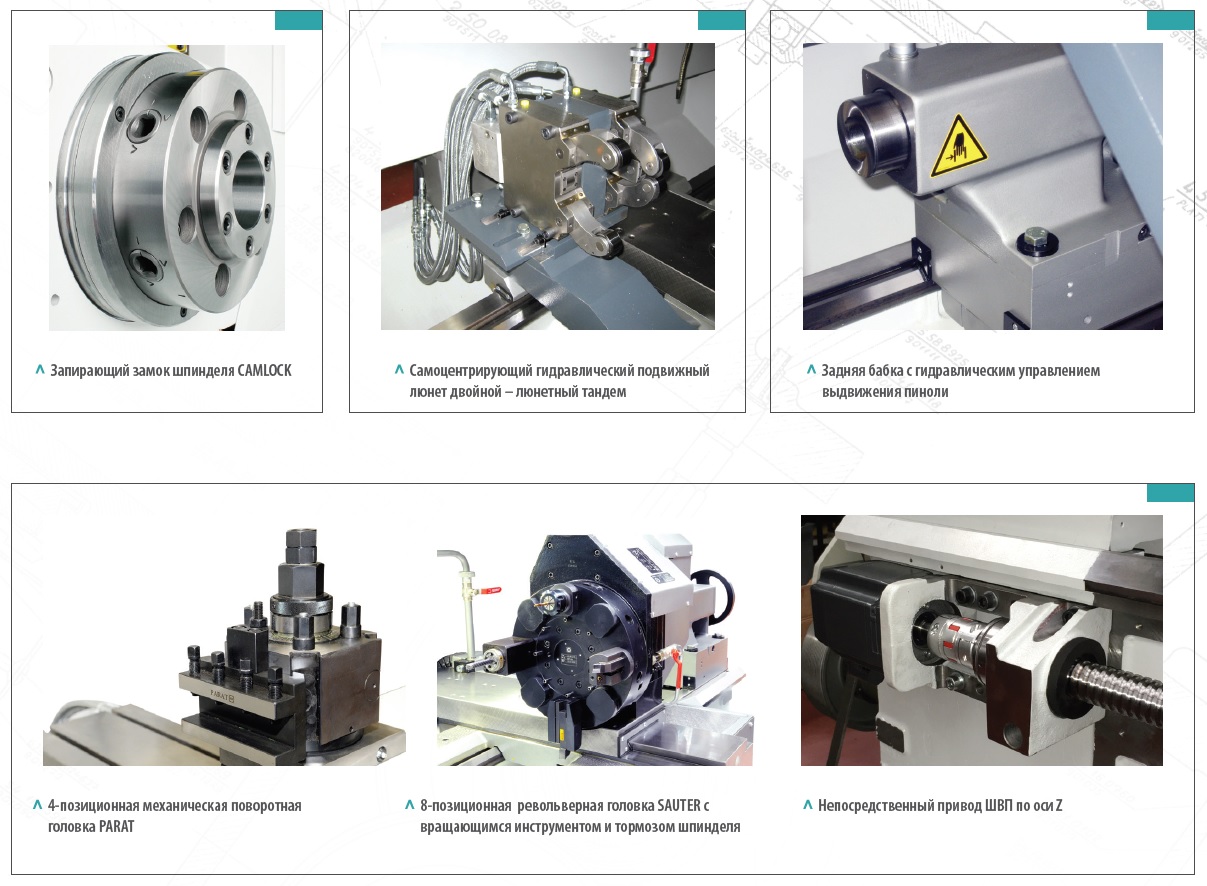

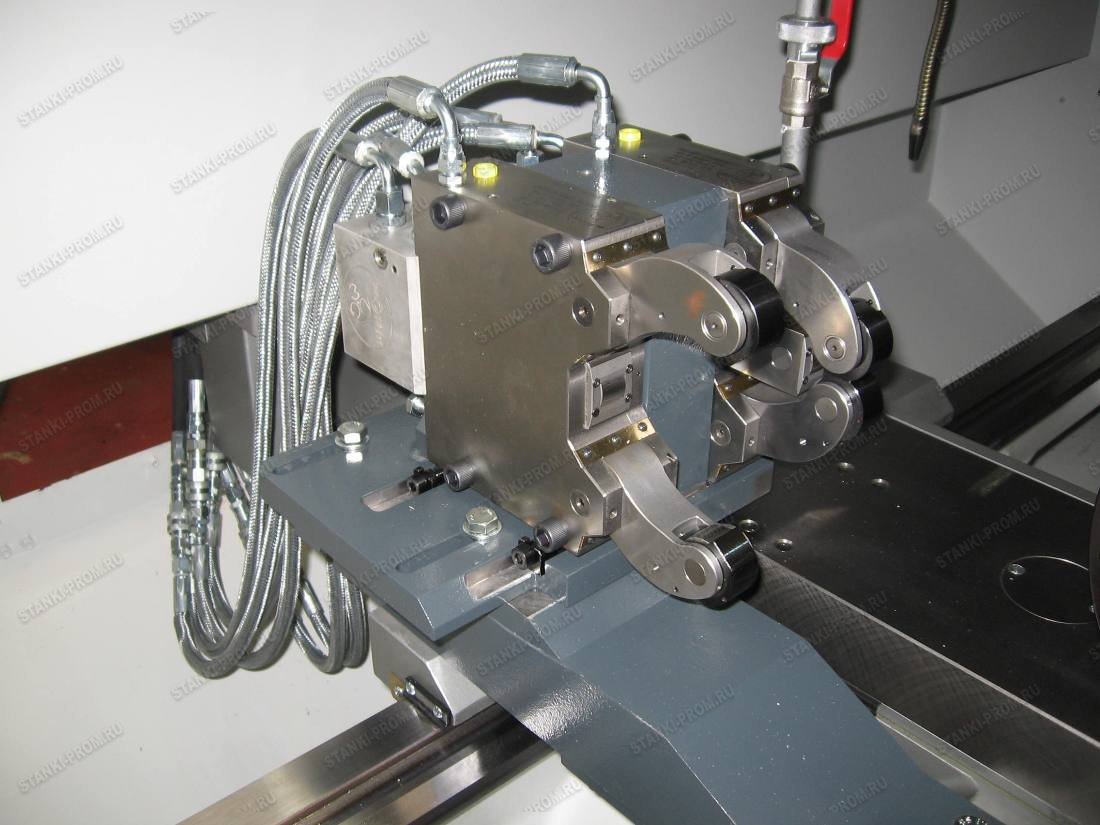

*Специальное исполнение
|
