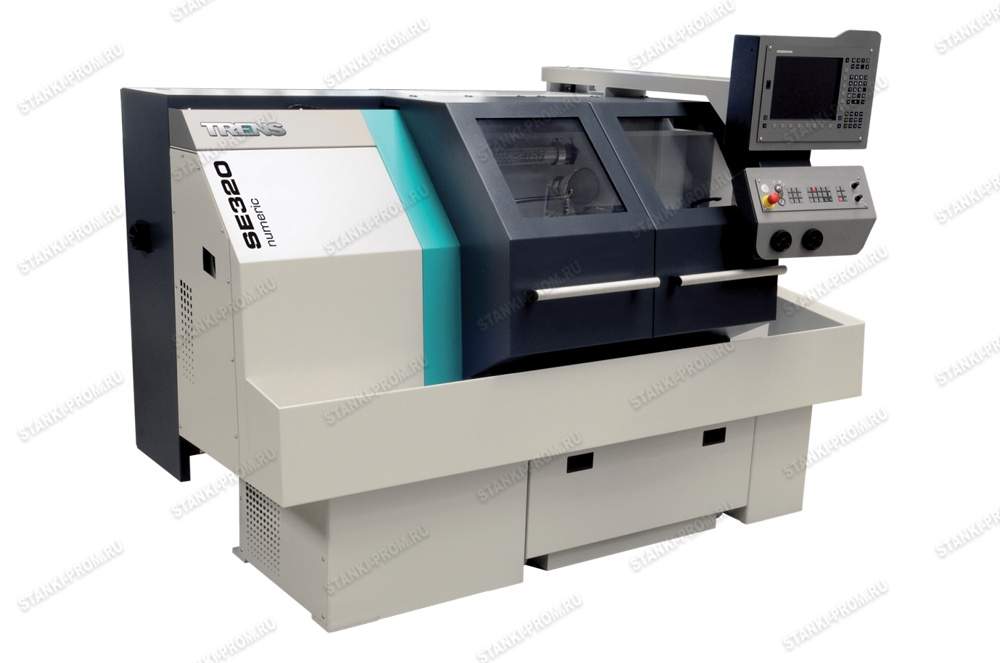

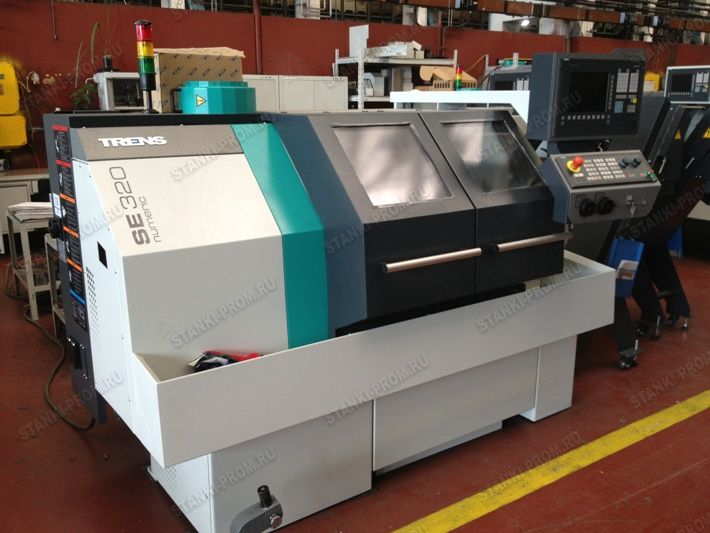

Рабочий диапазон :
|
|
|
|
|
|
|
Наибольший диаметр обработки
|
мм
|
320
|
520
|
800
|
1020
|
|
Наибольший диаметр обработки над суппортом
|
мм
|
170
|
290
|
515
|
740
|
|
Наибольший диаметр обработки с инструментальной системой MultiSuisse с ручной сменой инструмента
|
мм
|
B 320
|
B 526/ C 476
|
C 825
|
C 1040
|
|
Наибольший диаметр обработки с инструментальной системой SAUTER с автоматической сменой инструмента
|
мм
|
210*
|
310
|
665
|
965
|
|
Расстояние между центрами
|
мм
|
750
|
950/1450*
|
2000/3000*/4000*/6000*/8000*
|
2000/3000*/4000*/6000*/8000*
|
|
Высота оси шпинделя над станиной
|
мм
|
150
|
250
|
394
|
509
|
|
Наибольший диаметр прутковой заготовки
|
мм
|
41/55*
|
75/103*
|
130
|
130
|
|
|
|
|
|
|
|
|
Основной шпиндель :
|
|
|
|
|
|
|
Передний конец шпинделя Bajonet (ISO702-III)
|
|
B5/B6*
|
B8/B11*
|
|
|
|
Передний конец шпинделя Camlock (ISO702-II)
|
|
D6*
|
D8*/D11*
|
D11*
|
D11*
|
|
Отверстие в шпинделе
|
мм
|
42/57*
|
77/105*
|
133
|
133
|
Диаметр шпинделя под передними подшипниками
|
мм
|
70/90*
|
120/150*
|
180
|
180
|
|
Максимальная частота вращения шпинделя на первой передаче
|
мин -1
|
880
|
650
|
415
|
415
|
|
Максимальная частота вращения шпинделя на второй передаче
|
мин -1
|
3500
|
2600
|
1600
|
1600
|
|
Ручной зажим
|
мм
|
160/200*
|
250/315*
|
400/500*
|
400/500*
|
|
Гидравлический зажим *
|
мм
|
-
|
200*
|
315/400*
|
315/400*
|
|
|
|
|
|
|
|
|
Привод шпинделя : (SIEMENS, HEIDENHAIN/FANUC)
|
|
|
|
|
|
|
Мощность электродвигателя главного привода S1
|
кВт
|
7
|
11
|
30
|
30
|
|
Мощность электродвигателя главного привода S6 - 40%
|
кВт
|
10
|
15
|
45
|
45
|
|
Крутящий момент на первой скорости S1
|
Нм
|
210/238*
|
525
|
2982
|
2982
|
|
Крутящий момент на первой скорости S6 - 40%
|
Нм
|
285/350*
|
715
|
4473
|
4473
|
|
Крутящий момент на второй скорости S1
|
Нм
|
52
|
132
|
761
|
761
|
|
Крутящий момент на второй скорости S6 - 40%
|
Нм
|
70
|
180
|
1142
|
1142
|
|
|
|
|
|
|
|
|
Суппорты с приводами :
|
|
|
|
|
|
|
Ось X
|
|
|
|
|
|
|
Диапазон рабочих подач поперечного суппорта
|
мм.мин -1
|
1÷3000
|
1÷5000
|
1÷3000
|
1÷3000
|
|
Ускоренная подача поперечного суппорта
|
мм.мин -1
|
3000
|
6500
|
5000
|
5000
|
|
Рабочий ход
|
мм
|
183
|
270
|
405/550*
|
550
|
|
Ось Z
|
|
|
|
|
|
|
Диапазон рабочих подач продольного суппорта
|
мм.мин -1
|
1÷5000
|
1÷5000
|
1÷5000
|
1÷5000
|
|
Ускоренная подача продольного суппорта
|
мм.мин -1
|
10000
|
6500
|
6000/5000*
|
6000/5000*
|
|
Рабочий ход
|
мм
|
790
|
950/1450*
|
1925/2925*/3925*/5925*/7925*
|
1925/2925*/3925*/5925*/7925*
|
|
|
|
|
|
|
|
|

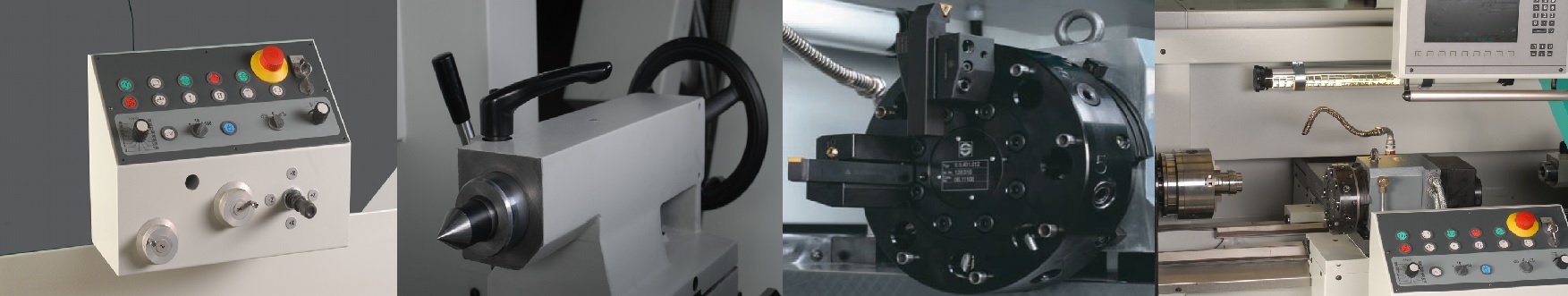

Ручные инструментальные системы
|
|
|
|
|
|
|

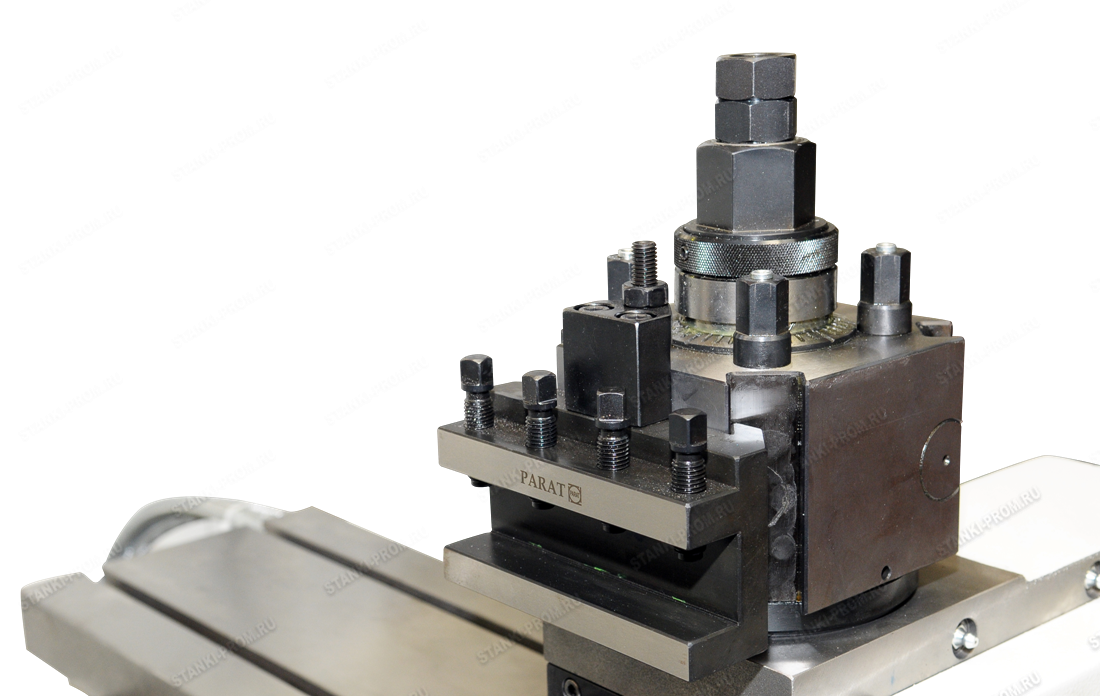

Быстрозажимной резцедержатель
|
|
MultiSuisse B
|
MultiSuisse B
|
MultiSuisse C
|
MultiSuisse C
|
|
Максимальное поперечное сечение резца
|
мм
|
25x25
|
25x25
|
32x32
|
32x32
|
|
Быстрозажимной резцедержатель
|
|
-
|
MultiSuisse C*
|
MultiSuisse D*
|
MultiSuisse D*
|
|
Максимальное поперечное сечение резца
|
мм
|
-
|
32x32*
|
40x40*
|
40x40*
|
|
|
|
|
|
|
|
|
32x32
|
|
|
|
Автоматические инструментальные системы*
|
|
|
|
|
|
|
|
32x32*
|
32x32*
|
|
|
|
|
|
|
|
|

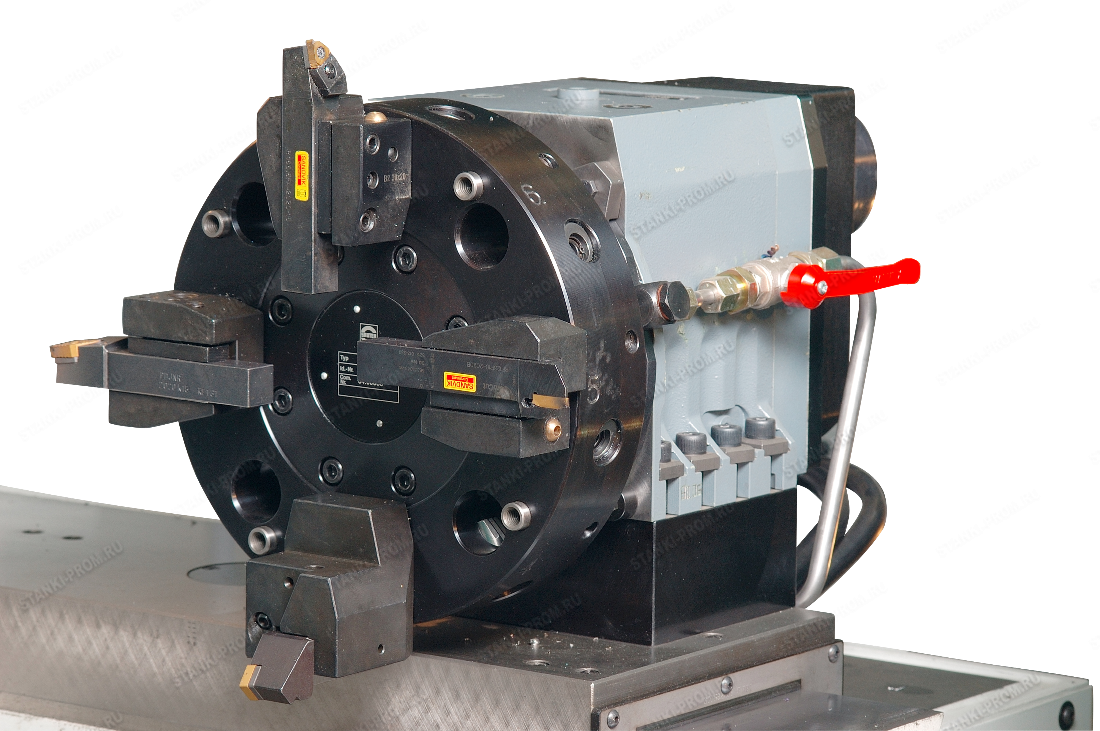

Осевая револьверная головка без привода вращающегося инструмента*
|
|
SAUTER*
|
SAUTER*
|
SAUTER*
|
SAUTER*
|
|
Количество позиций инструмента (DIN 69881)
|
|
8*
|
8*
|
8*
|
8*
|
|
Диаметр вала (согласно DIN 69880)
|
мм
|
20*
|
30*
|
50*
|
50*
|
|
Максимальное поперечное сечение резца
|
мм
|
16x16*
|
20x16*
|
32x25*
|
32x25*
|
|
|
|
|
|
|
|
|

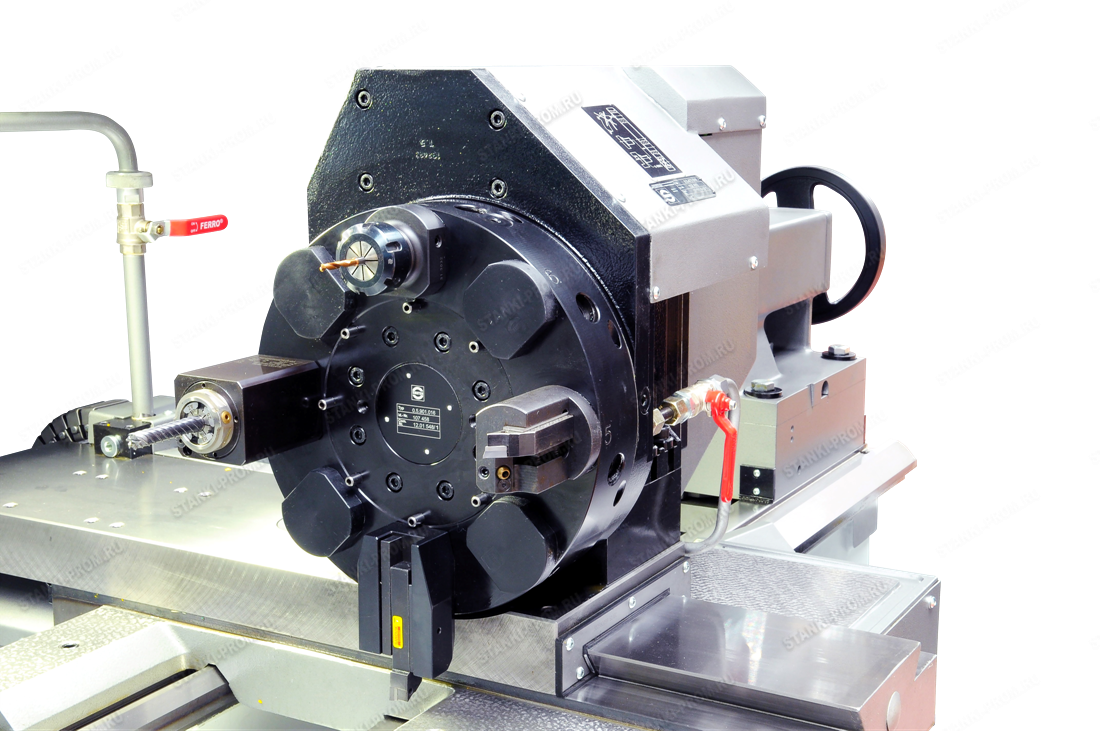

Осевая револьверная головка с приводом вращающегося инструмента*
|
|
-
|
SAUTER*
|
SAUTER*
|
SAUTER*
|
|
|
|
|
|
|
|

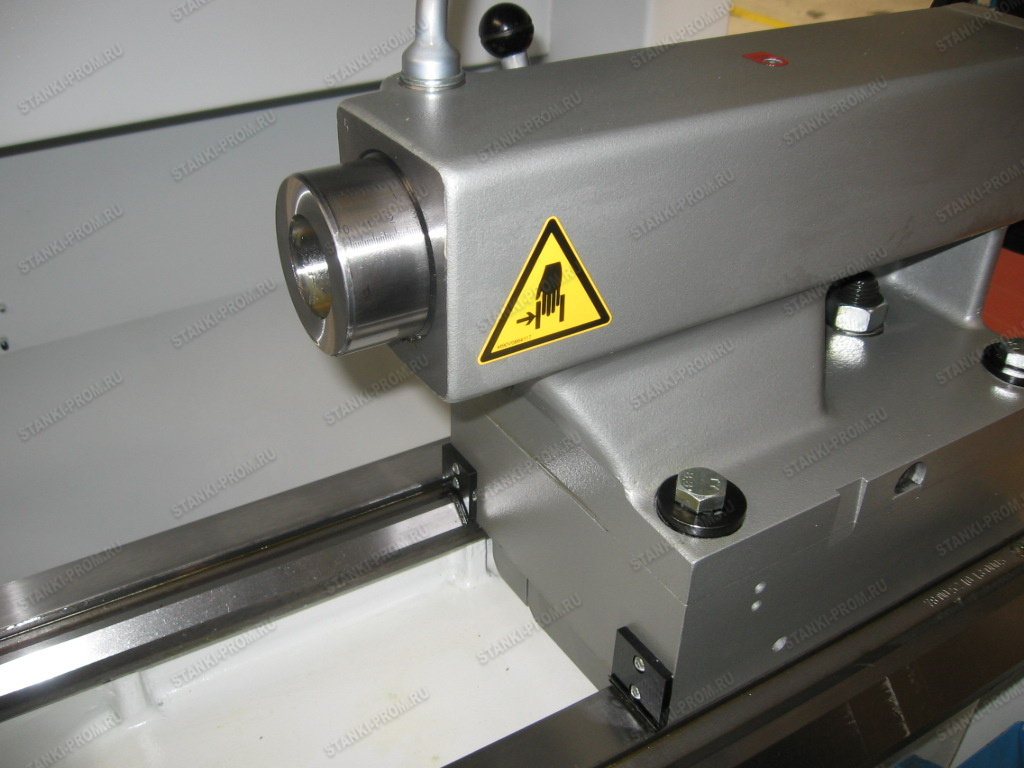

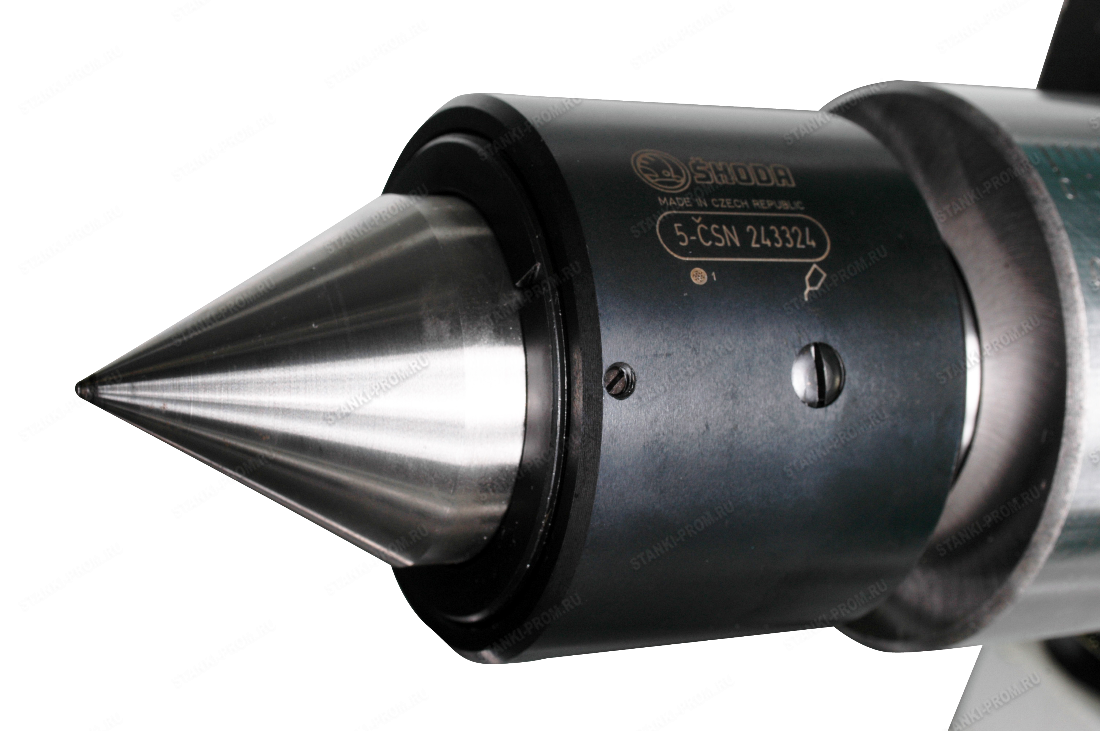

Задняя бабка :
|
|
|
|
|
|
|
Конус в отверстии пиноли
|
|
MORSE 4
|
MORSE 5
|
MORSE 6
|
MORSE 6
|
|
Диаметр пиноли
|
мм
|
60
|
80
|
120
|
120
|
|
Ход пиноли/задней бабки
|
мм
|
120
|
160
|
210
|
210
|
|
Рабочий ход задней бабки
|
мм
|
750
|
|
|
|
|
Управление
|
|
ручное
|
вручную
|
вручную
|
вручную
|
|
Диапазон прижимного усилия* (опция гидравлическое выдвижение пиноли)
|
даН
|
-
|
80-800*
|
300/2500
|
300/2500
|
|
|
|
|
|
|
|
|
Габариты станка :
|
|
|
|
|
|
|
Высота
|
мм
|
1760
|
1800
|
2115
|
2115
|
|
Ширина
|
мм
|
1490
|
1560
|
2325
|
2325
|
|
Длина с поддоном для стружки
|
мм
|
2415
|
2790/3290*
|
4604/5632*/6660*/8604*/10604*
|
4604/5632*/6660*/8604*/10604*
|
|
Длина с конвейером для стружки направо*
|
мм
|
3300*
|
4110*/4610*
|
5955*/6955*/7955*/9955*/11955*
|
5955*/6955*/7955*/9955*/11955*
|
|
|
|
|
|
|
|
|
Масса :
|
|
|
|
|
|
|
Масса (без специальной оснастки)
|
кг
|
около 1600
|
около 2700/2900*
|
около 7000/8000*/9000*/10000*/11000*
|
около 7000/8000*/9000*/10000*/11000*
|
|
|
|
|
|
|
|
Системы управления :
|
|
|
|
|
|
|
SIEMENS 840D SolutionLine + ShopTurn
|
|
да
|
да
|
да
|
да
|
|
FANUC 0iTD + Manual Guide i
|
|
да
|
да
|
да
|
да
|
|
HEIDENHAIN MANUAL Plus 620
|
|
да
|
да
|
да
|
да
|
|
* Специальное исполнение
|
