Наименование характеристики \ Модель
|
Ед.изм.
|

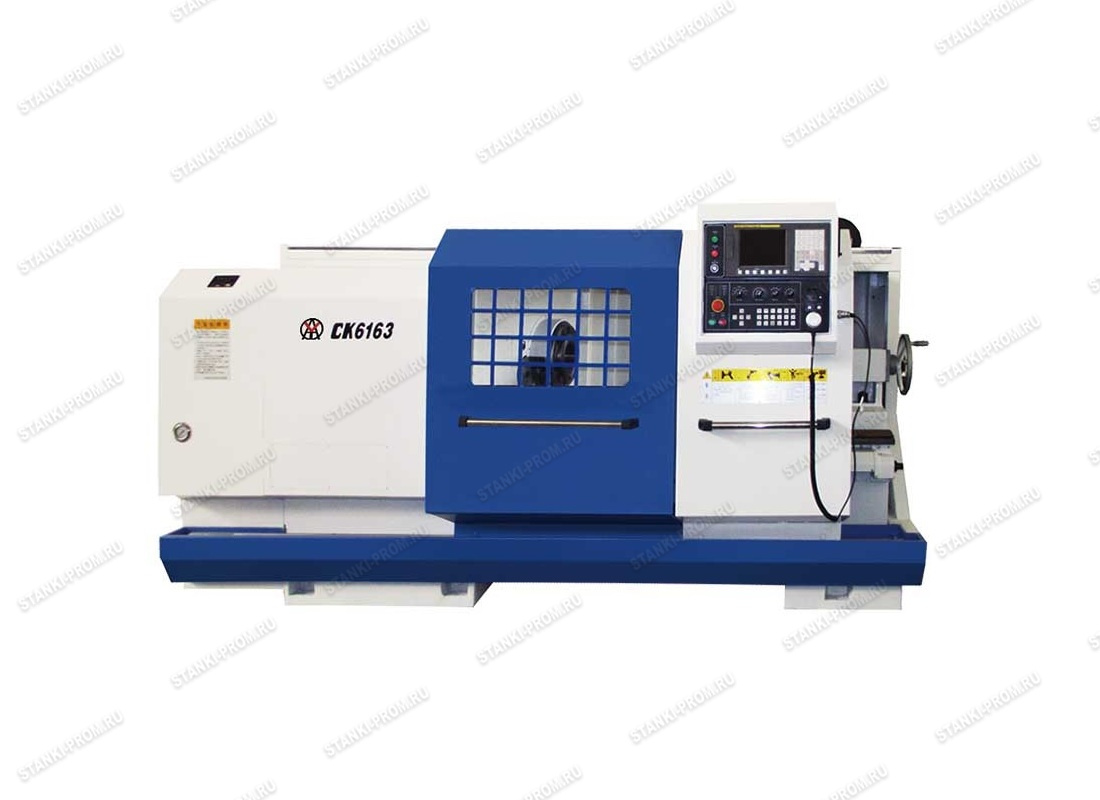

CK6163
|
CK6263
|
CK6180
|
CK6280
|
CK6194
|
CK6294
|
CKP6163
|
CKP6263
|
CKP6180
|
CKP6280
|
CKP6194
|
CKP6294
|
|
Рабочий диапазон
|
Наибольший диаметр обработки над станиной
|
мм
|
630
|
800
|
940
|
630
|
800
|
940
|
Наибольший диаметр обработки над суппортом
|
мм
|
340
|
510
|
650
|
340
|
510
|
650
|
Наибольший диаметр обработки в ГАП
|
мм
|
-
|
800
|
-
|
970
|
-
|
1110
|
-
|
800
|
-
|
970
|
-
|
1110
|
Наибольшая длина заготовки
|
мм
|
1500/2000/3000
|
1500/2000/3000
|
1500/2000/3000
|
1500/2000/3000
|
1500/2000/3000
|
1500/2000/3000
|
Наибольшая длина точения
|
мм
|
1350/1850/2850
|
1350/1850/2850
|
1350/1850/2850
|
1350/1850/2850
|
1350/1850/2850
|
1350/1850/2850
|
|
Ширина станины
|
мм
|
550
|
550
|
550
|
550
|
550
|
550
|
Максимальный вес заготовки, устанавливаемой в центрах
|
тонна
|
1.5/3
|
1.5/3
|
1.5/3
|
2/4
|
2/4
|
2/4
|
|
Шпиндель
|
Торец шпинделя
|
-
|
C11
|
C11
|
C11
|
C11
|
C11
|
C11
|
|
Конус шпинделя
|
-
|
MT5
|
MT5
|
MT5
|
MT5
|
MT5
|
MT5
|
Диаметр отверстия в шпинделе
|
мм
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Диапазон оборотов шпинделя
|
об/мин
|
12.5-1000 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
10-800 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
10-800 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
27-1000 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
22-800 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
22-800 (бесступенчатая регулировка, гидравлическая передача, 4 диапазона)
|
|
Резцедержатель
|
Сечение хвостовика инструмента
|
мм
|
32*32
|
32*32
|
32*32
|
32*32
|
32*32
|
32*32
|
|
Тип резцедержателя
|
-
|
V4
|
V4
|
V4
|
V4
|
V4
|
V4
|
|
Подача
|
Минимальная подача по осям X/Z
|
мм
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
0.001/0.001
|
|
Быстрое перемещение по осям X/Z
|
мм/мин
|
3000/6000
|
3000/6000
|
3000/6000
|
3000/6000
|
3000/6000
|
3000/6000
|
|
Максимальный ход по оси X
|
мм
|
390
|
475
|
475
|
390
|
475
|
475
|
|
Задняя бабка
|
Диаметр пиноли задней бабки
|
мм
|
100
|
100
|
100
|
100
|
100
|
100
|
Конус пиноли
|
-
|
MT5
|
MT5
|
MT5
|
MT5
|
MT5
|
MT5
|
Ход пиноли задней бабки
|
мм
|
250
|
250
|
250
|
250
|
250
|
250
|
|
Энергосистема
|
Мощность главного привода
|
кВт
|
11
|
11
|
11
|
11
|
11
|
11
|
|
Обороты главного привода
|
об/мин
|
1460
|
1460
|
1460
|
1460
|
1460
|
1460
|
|
Прочие
|
Система ЧПУ
|
-
|
Fanuc 0i-TF(5)
|
Fanuc 0i-TF(5)
|
Fanuc 0i-TF(5)
|
Fanuc 0i-TF(5)
|
Fanuc 0i-TF(5)
|
Fanuc 0i-TF(5)
|
|
Ширина*Высота
|
мм
|
1800*1880
|
1880*1930
|
1880*1930
|
1800*1880
|
1880*1930
|
1880*1930
|
|
Длина
|
мм
|
3895/4390/5390
|
3895/4390/5390
|
3895/4390/5390
|
3895/4390/5390
|
3895/4390/5390
|
3895/4390/5390
|
|
Вес, нетто
|
кг
|
4000/4500/5000
|
4400/4900/5400
|
4700/5200/5700
|
4000/4500/5000
|
4400/4900/5400
|
4700/5200/5700
|
Примечание: диаметр обработки над станиной/диаметр обработки в ГАП/расстояние между центрами (1000 мм-8000 мм)/Система ЧПУ (FANUC/SIEMENS/GSK/KND) можно изменить по индивидуальному заказу.
|
