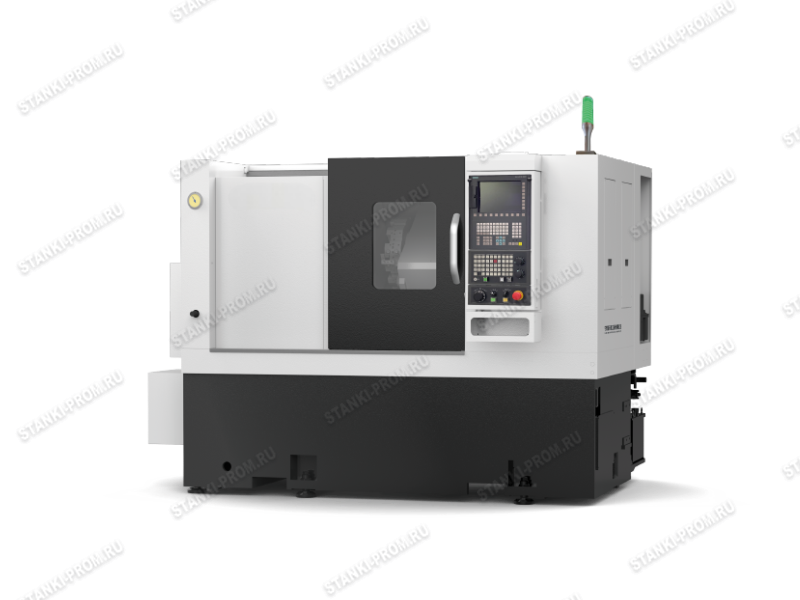

СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ
Станок TC150MC HISION относитcя к новому поколению станков TC имеет компактную интегрированную структуру и высокую точность обработки. Станок предназначен для мелкосерийного производства деталей типа тел вращения. Исполнение с осью C и приводным инструментом для расширения функционала станка и выполнения фрезерной обработки деталей.

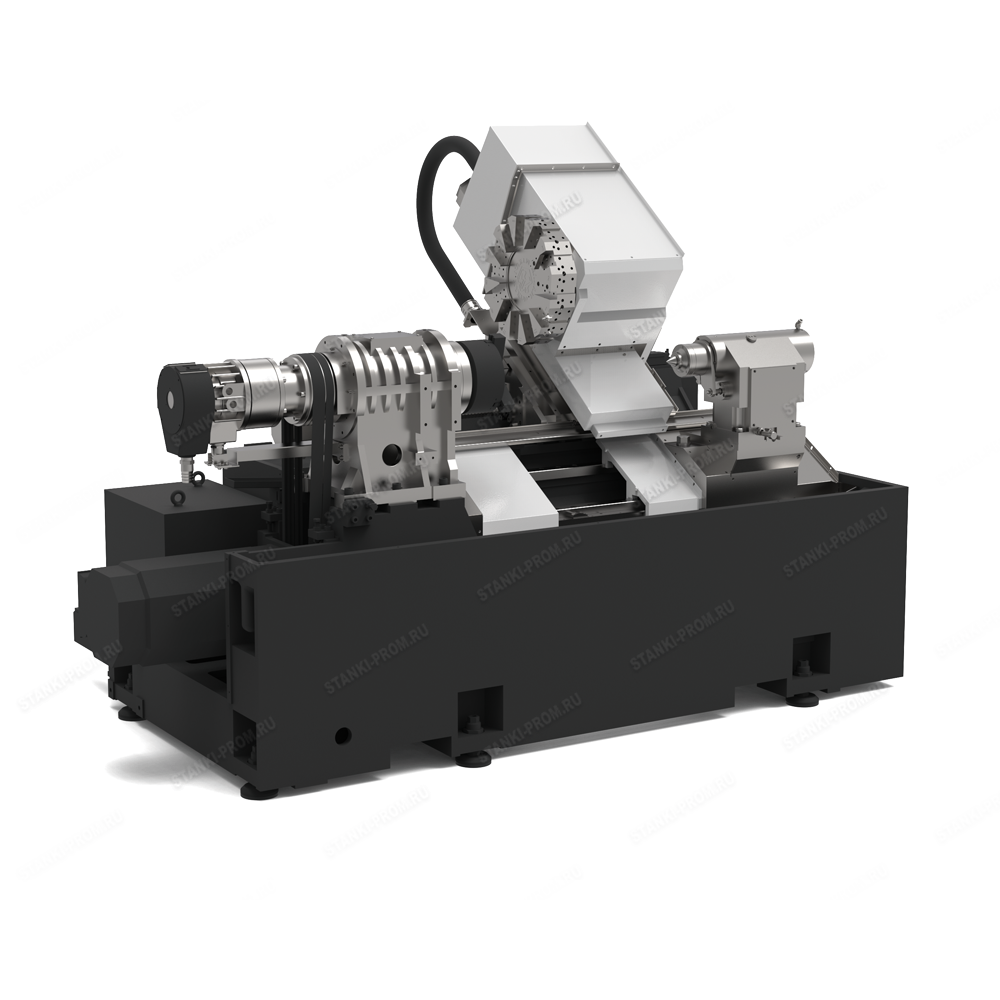

Станина станка
Направляющие
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
| Максимальный диаметр обработки | мм | 290 |
| Максимальная длина обработки |
мм |
420 |
|
Перемещения |
||
|
Ход по осям X/Z |
мм |
205/490 |
|
Быстрые перемещения по осям X/Z |
м/мин | 33/33 |
|

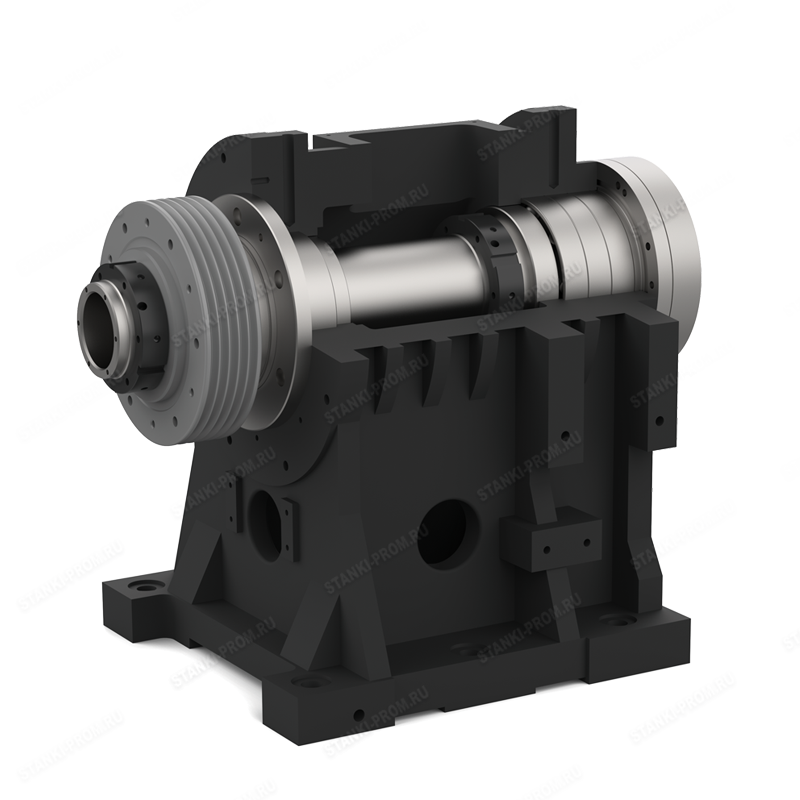

Шпиндель |
||
| Тип привода |
ременной |
|
|
Частота вращения |
об/мин |
5 000 |
|
Мощность (продолжит-но/не более 30 мин.) |
кВт |
11,0/15,0 |
| Крутящий момент | Нм |
57/112 |
| Конус шпинделя |
|
A2-5 |
|
Отверстие в шпинделе |
мм |
61 |
|
Максимальный диаметр прутка |
мм |
50 |
| Размер патрона | дюйм |
6 |
|

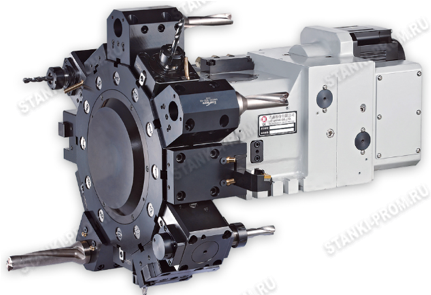

Револьверная головка |
||
| Тип |
сервопривод |
|
|
Количество позиций в револьверной головке |
|
12 |
|
Сечение резцов |
мм |
20х20 |
|
Максимальный диаметр осевого инструмента |
мм |
32 |
|
Максимальная скорость вращения приводного инструмента |
об/мин |
4 000 |
|
Мощность двигателя приводного инструмента |
кВт |
2,2 |
|
Крутящий момент двигателя приводного инструмента |
Нм |
9/26 |

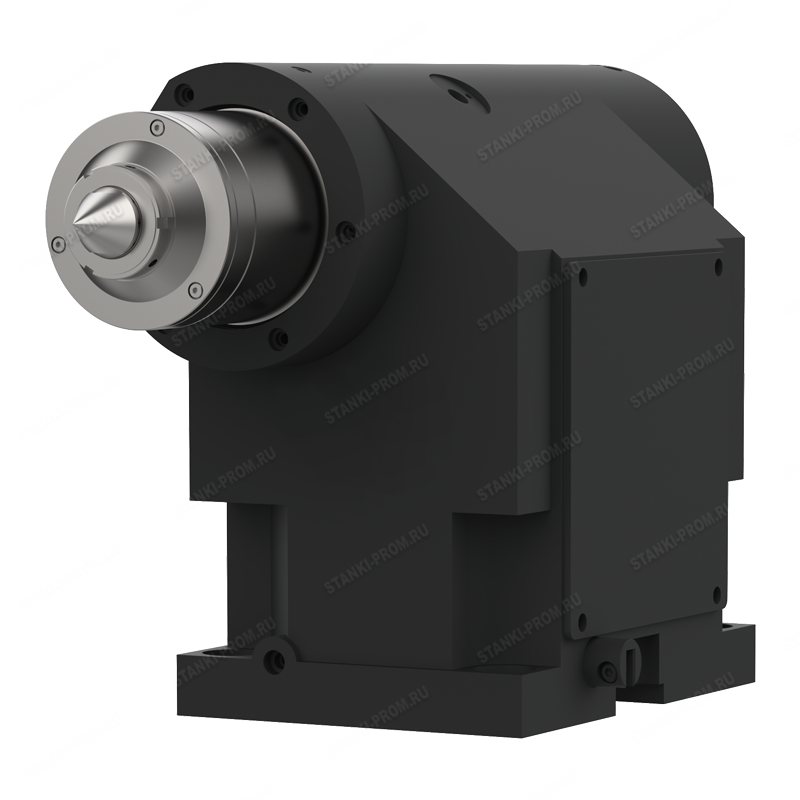

| Задняя бабка | ||
| Конус пиноли |
КМ4 |
|
| Ход пиноли | мм |
120 |
| Ход задней бабки | мм | 370 |
|
Прочее |
||
|
Система ЧПУ |
|
FANUC 0i-TF |
|
Габариты станка (длина х ширина х высота) |
мм |
2530 х 1850 х 1750 |
| Вес станка | тонна |
3,7 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
