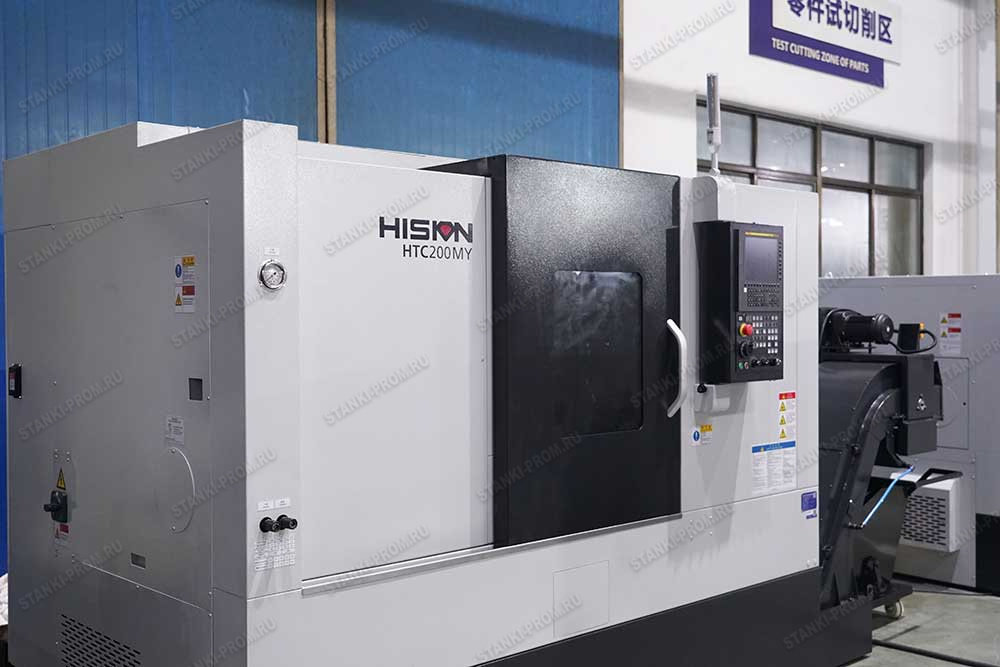

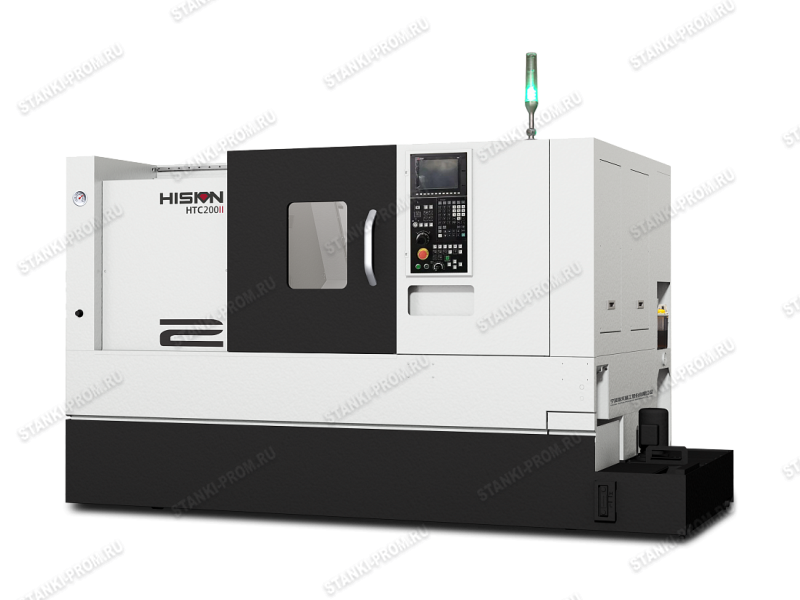

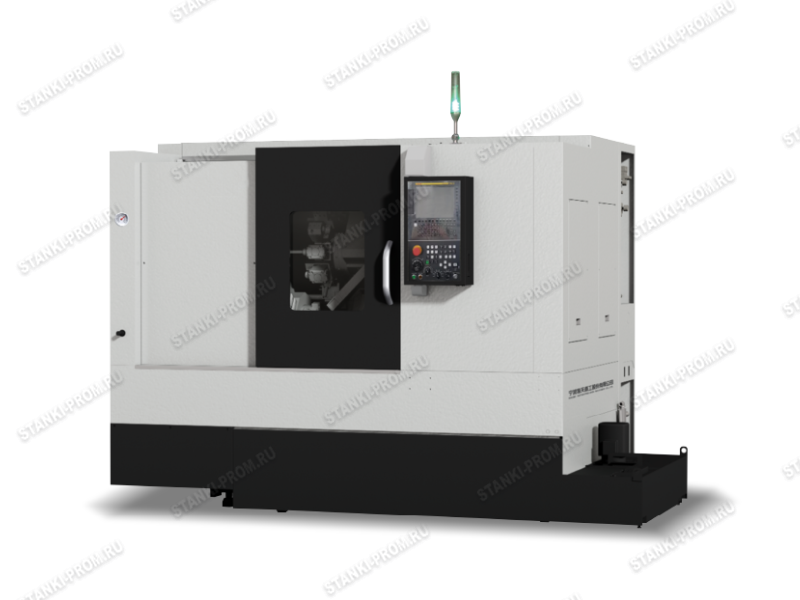

HISION/AVERTUM TM2056MY (HTC200MY)

  5. Горизонтальные токарные центры
НАЗАД В РАЗДЕЛ

Детальное описание

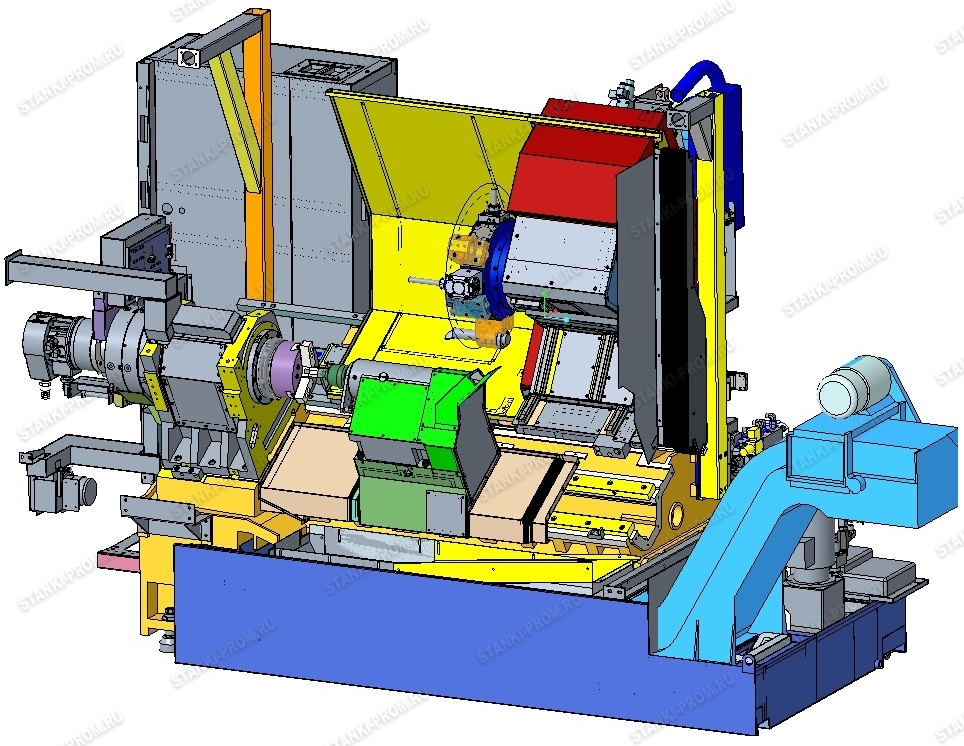

Конструкция станка

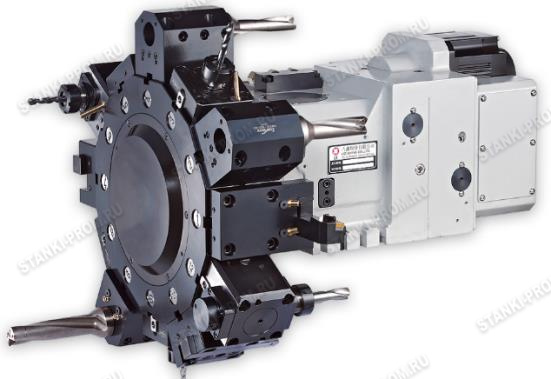

  • Высокоскоростная револьверная головка обеспечивает оптимальную эффективность и быструю скорость смены инструмента.
  • Прочная конструкция внутренних элементов гарантирует плавную передачу высокого крутящего момента.
  • Все активные элементы тщательно защищены от попадания СОЖ.
  • Ось Y клинового исполнения – современная конструкция, увеличивает жесткость и возможности обработки. На станке возможно выполнять большой объем операций: сверление, фрезерование, нарезание резьбы.

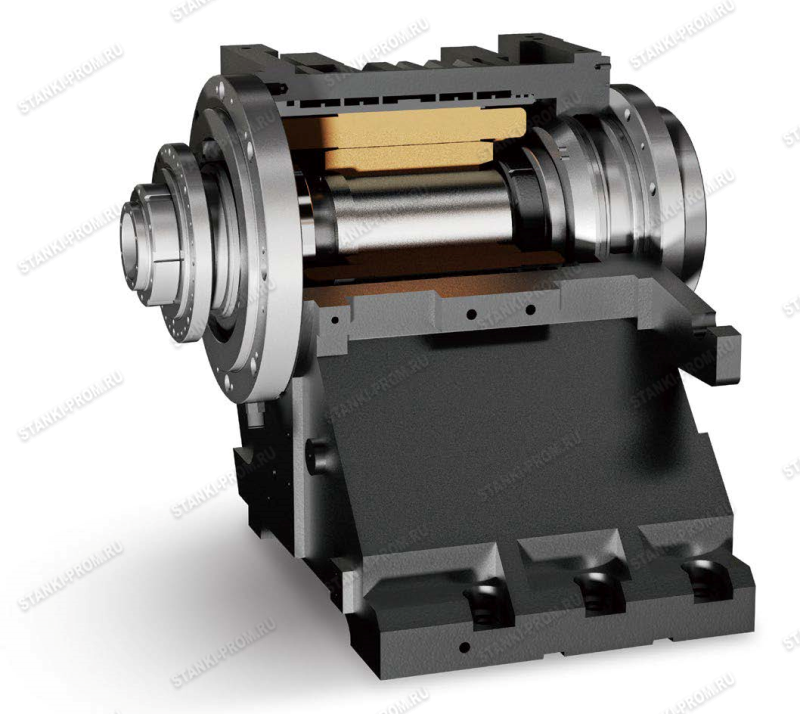

Мотор-шпиндель
  • Шпиндель приводится в движение встроенным мотором без дополнительных передаточных звеньев.
  • Высокая статическая и динамическая точность, хорошая стабильность.
  • Быстрый запуск и останов повышают эффективность производства.
  • Обеспечиваеся как низкая скорость с высоким крутящим моментом, так и высокоскоростная обработка.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Максимальный диаметр обработки над станиной
 мм
 650
Максимальный диаметр обработки над суппортом мм 440
Максимальный диаметр точения мм 350
Максимальная длина точения мм
 500
Шпиндель
Тип привода   мотор-шпиндель
Максимальная скорость шпинделя
 об/мин 4 500
Мощность двигателя
 кВт 11/15
Крутящий момент шпинделя
 Нм 158/211
Конус шпинделя   А2-6
Максимальный диаметр прутка мм 65
Перемещения
Ход по оси X мм 215
Ход по оси Y мм 110(±55)
Ход по оси Z
 мм 560
Быстрые подачи по осям X/Z м/мин 30/30
Тип направляющих   качения
Револьверная головка

Тип револьверной головки
   сервоприводная
Количество инструмента/приводного шт 12/12
Сечение хвостовика инструмента
 мм
 25х25
Максимальный диаметр осевого инструмента
 мм
 40
Скорость вращения приводного инструмента
 об/мин 4 000
Мощность двигателя приводного инструмента
 кВт 3,7/5,5
Задняя бабка
Перемещение задней бабки
 мм 500
Конус пиноли
MT.NO.5
Дополнительная информация

Система ЧПУ   Fanuc 0i-TF
Габариты станка (длина х ширина х высота) (без конвейра)
 мм
 2700 х 1930 х 2140
Вес станка тонна 5,0

Стандартная конфигурация:
  • Система ЧПУ: FANUC 0i-TF
  • Гидравлическая и смазочная система
  • Система охлаждения
  • Цельный защитный корпус
  • Серво-револьверная голова
  • Непроходной гидравлический патрон
  • Резцедержатели
  • Гидравлическая задняя бабка с вращающейся пинолью: опциональная
  • Гидравлическая задняя бабка с вращающимся центром: опциональная
  • Внешний конвейер стружки (задний)
  • Стандартные принадлежности
  • Мягкая упаковка
  • Инсталляция на фундамент
  • Основные инструменты обслуживания
  • Мягкие кулачки
  • 3-х цветная сигнальная лампа, рабочее освещение
  • Ножные педали
  • Тележка
Опциональная конфигурация:
  • Полый патрон
  • Твердые кулачки
  • Серво-задняя бабка с вращающейся пинолью
  • Серво-задняя бабка с вращающимся центром
  • Механическая револьверная голова
  • Кондиционер электрошкафа
  • Пистолет СОЖ
  • Воздушный пистолет
  • Автоматическая дверь
  • Автоматический люк
  • Зондирование инстр.
  • Податчик прутка
  • Продув шпинделя
  • Охлаждение через инструмент (1-7 МПa)
  • Уловитель масляного тумана
  • Маслоотделитель
  • Стабилизатор напряжения
  • Внешний ленточный конвейер стружки
