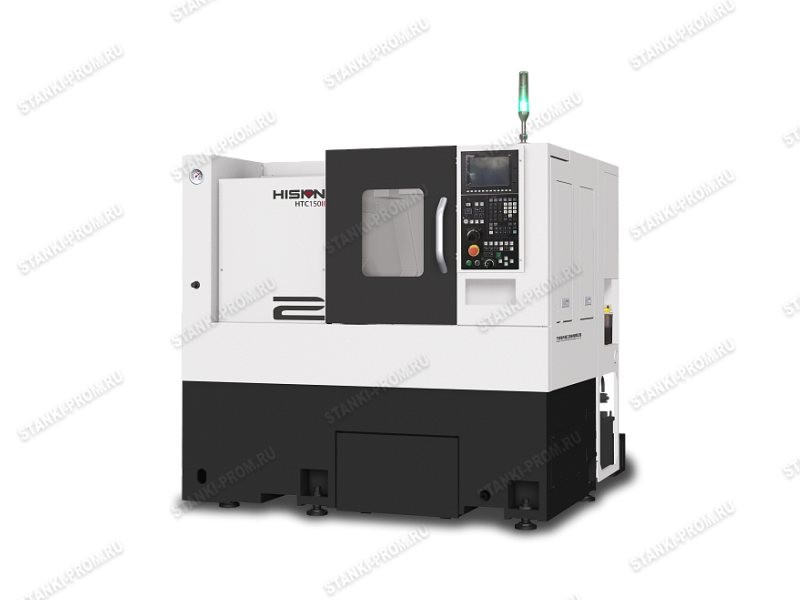

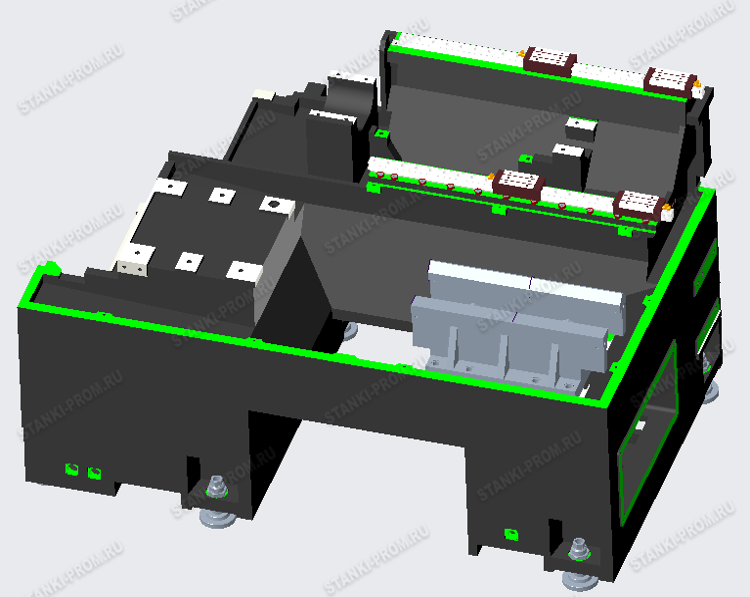

Токарные станки нового поколения серии HTC II имеют цельнолитую станину, усиленную оптимально расположенными ребрами жесткости. Такая конструкция минимизирует вибрации, механические и тепловые деформации, а также станина имеет хорошую термическую стабильность, что гарантирует долговременное сохранение точности.
| Наименование характеристики | Ед.изм. | Значение |
|---|---|---|
| Рабочая зона | ||
|
Максимальный диаметр устанавливаемый над станиной |
мм |
550 |
| Максимальный диаметр устанавливаемый над суппортом | мм | 300 |
| Максимальный диаметр точения | мм | 300 |
| Максимальная длина точения |
мм |
290 |
|
Высота оси шпинделя над фундаментом |
мм |
1050 |
|
Шпиндель |
||
| Тип привода |
мотор-шпиндель |
|
|
Максимальная скорость шпинделя |
об/мин |
4 500 |
|
Мощность шпинделя (продолжит-но/не более 30 мин.) |
кВт |
11/15 |
| Момент шпинделя | Нм |
158/211 |
| Конус шпинделя |
|
A2-6 |
|
Проходное отверстие шпинделя |
мм |
62 |
|
Максимальный диаметр прутка |
мм |
50 |
|

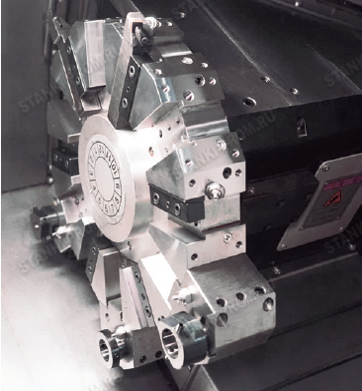

Револьверная головка |
||
|
Количество позиций в револьверной головке |
поз | 8 |
|
Сечение резцов |
мм |
25х25 |
|
Максимальный диаметр осевого инструмента |
мм |
32 |
| Перемещения |
|
|
| Ход по осям X/Z | мм |
180/345 |
| Быстрые подачи по осям X/Z | мм |
30/30 |
|
Тип направляющих |
|
Качения |
|
Прочее |
||
|

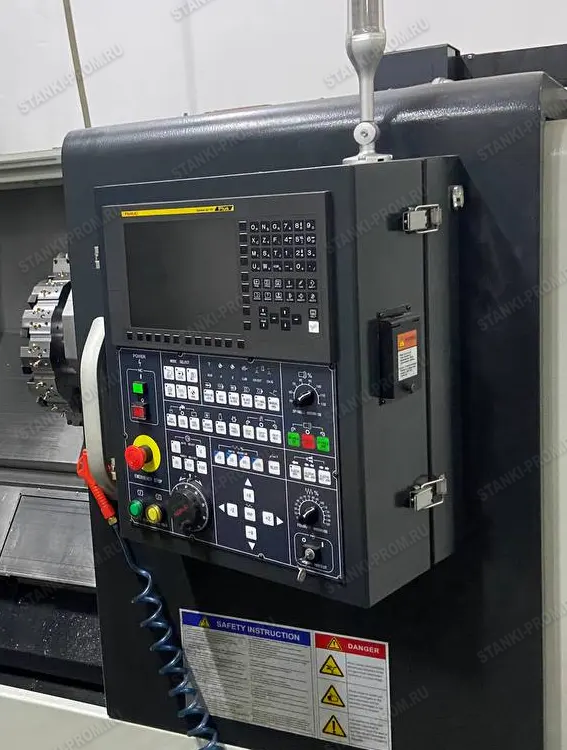

Система ЧПУ |
|
FANUC |
|
Габариты станка (длина х ширина х высота) (без конвейра) |
мм |
1900 х 1580 х 1750 |
| Вес станка | тонна |
3,8 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
