СТАНОК С ПРИВОДНЫМ ИНСТРУМЕНТОМ И ОСЬЮ Y

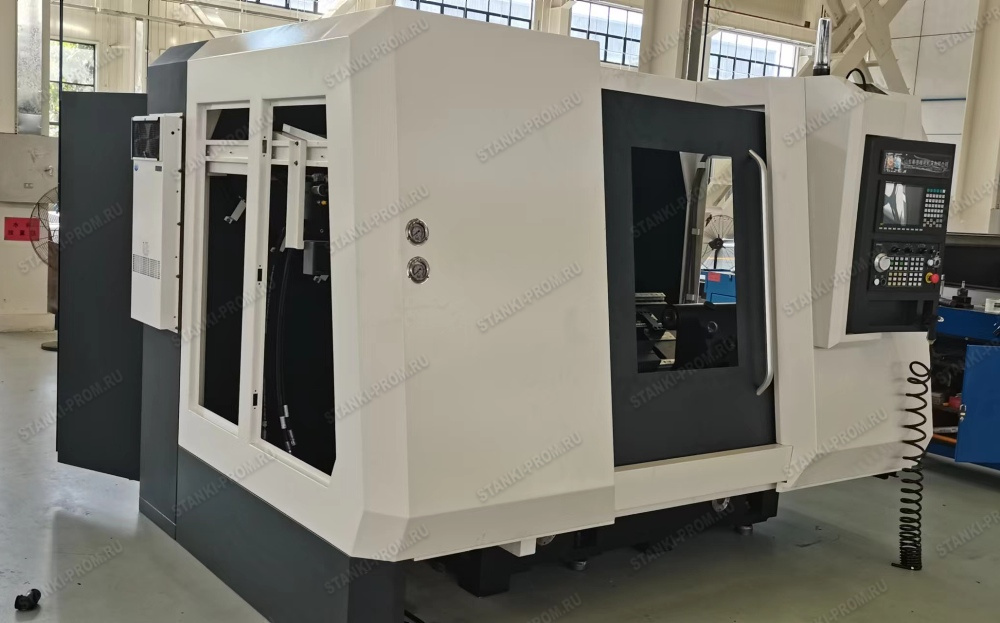

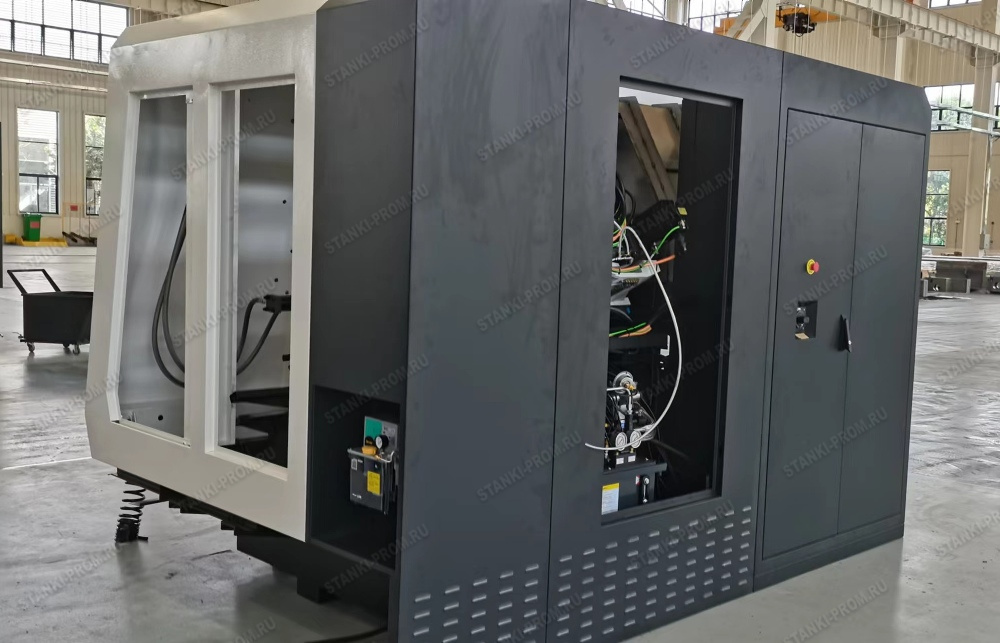

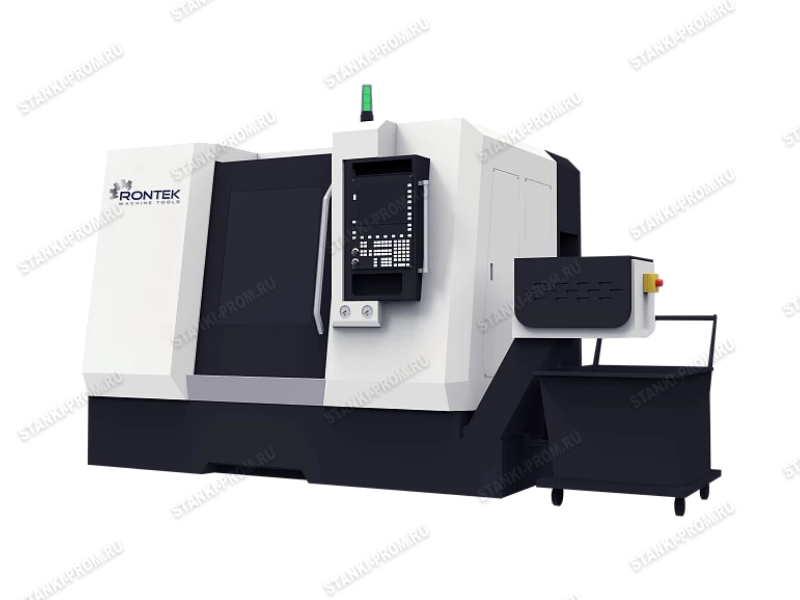

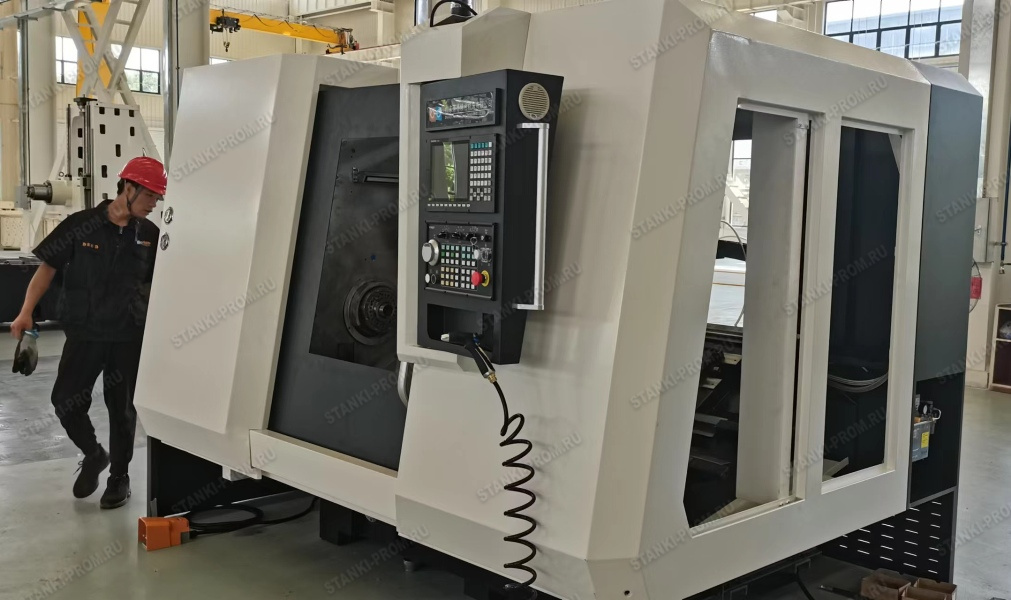

Токарный обрабатывающий центр HTC-550MY от RONTEK представляет собой высокоскоростной центр, предназначенный для комплексной токарной обработки деталей из металла сложной формы за одну установку. Широкий диапазон возможностей, точность и производительность делают станок универсальным инструментом для серийного производства.
| Наименование характеристики | Ед.изм. | Значение | ||
|---|---|---|---|---|
|
Рабочая зона |
||||
|
Наибольший диаметр устанавливаемый над станиной |
мм |
680 | ||
| Максимальный диаметр обработки | мм | 400 | ||
| Максимальная длина обработки |
мм |
730 | 700 | 680 |
|
Перемещение |
||||
|
Перемещение по оси X |
мм |
260 |
||
|
Перемещение по оси Y |
мм | ±50 | ||
|
Перемещение по оси Z |
мм | 830 | ||
|
Скорость перемещений по осям X/Z |
м/мин |
24 |
||
|
Шпиндель |
||||
|
Тип привода |
ременной |
|||
|
Максимальная скорость вращения |
об/мин |
4 200 |
3 000 | |
|
Мощность шпинделя |
кВт |
11,0/15,0 |
15,0/18,5 | |
|
Максимальный крутящий момент |
Нм |
131/238 |
178/295 | |
|
Конус шпинделя |
А2-6 |
A2-8 | ||
|
Патрон |
дюйм |
8 |
10 | 12 |
| Диаметр отверстия для прутка | мм | 52 | 72 | |
|
Револьверная головка с приводным инструментом |
||||
|
Количество инструмента |
шт | 12 | ||
|
Тип крепления инструмента |
BMT55 | |||
|
Скорость вращения приводного инструмента |
об/мин | 5 000 | ||
|
Мощность двигателя приводного инструмента |
кВт | 3,7/5,5 | ||
| Задняя бабка |
|
|||
| Ход бабки | мм |
750 |
||
|
Прочее |
||||
| Система ЧПУ | FANUC | |||
|
Габариты станка (Длина х Ширина х Высота) с конвейером |
мм |
4855 х 2090 х 2100 |
||
|
Вес станка |
тонна |
7,1 | ||
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
