Детальное описание

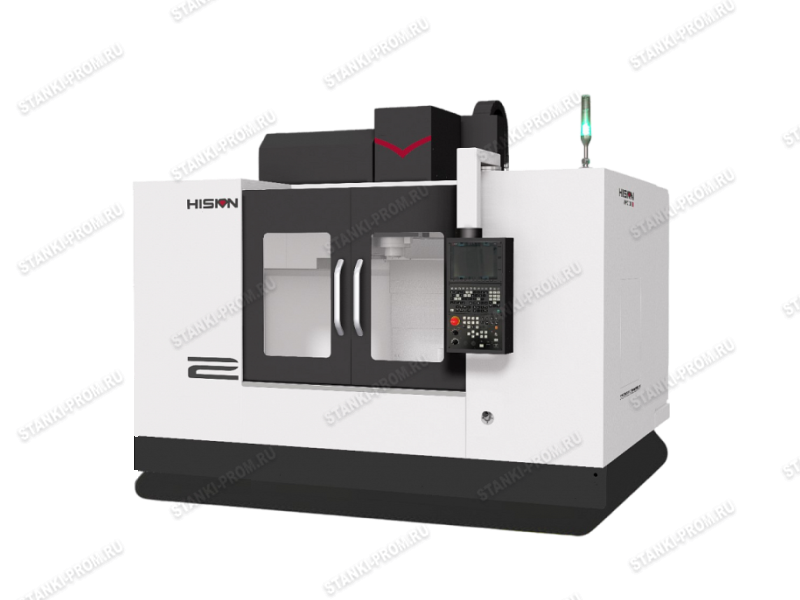

Серия VMCII широко применяется для обработки деталей в авиационной, судостроительной, автомобильной отраслях, общем машиностроении и при производстве товаров народного потребления.
Вертикально-фрезерный обрабатывающие центры серии VМСII производятся на современной технологической линии, где осуществляется строгий контроль качества. Крупносерийное производство этих станков позволяет сделать их доступным и надёжным решением не только для крупных производств, но и для частного бизнеса.

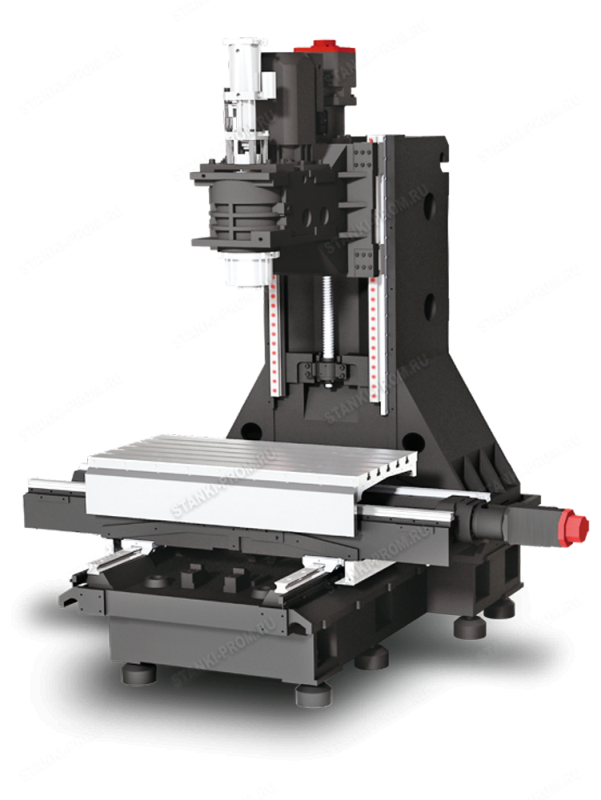

Конструкция с высокой жесткостью
- Основные конструктивные элементы станков серии VМСII изготовлены из высокопрочного серого чугуна.
- Конструкция Т-образной станины с большим расстоянием между опорами, жесткая А-образная колонна, обеспечивают стабильность и отличное поглощение вибраций даже при самых нагруженных режимах резания.
Станина станка

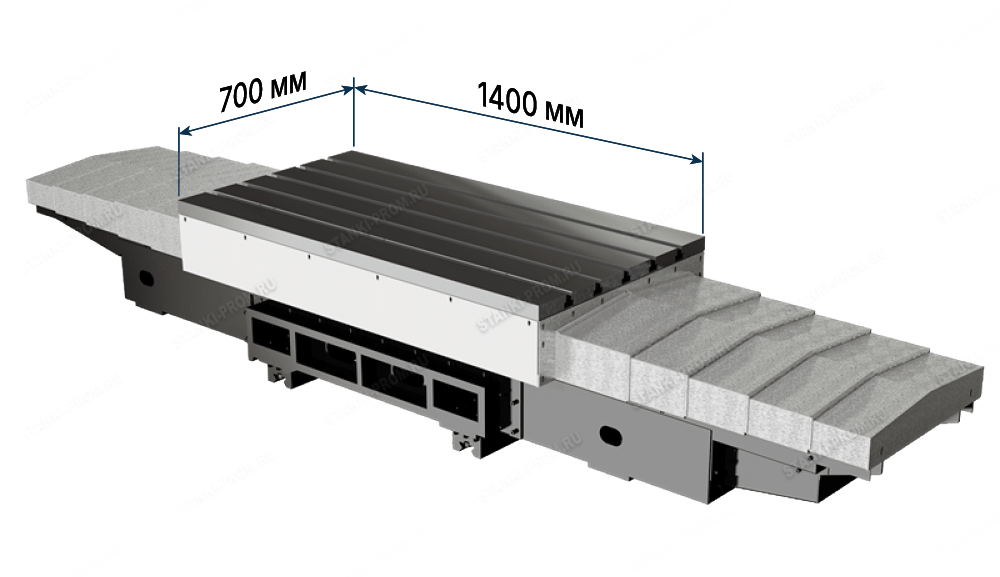

- Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.
-
Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.
-
Ширина станины: 1090 мм
-
Ширина станины под колонной: 1530 мм
-
Поверхности примыкания станины и колонны шабрены вручную, что гарантирует высокую точность сборки элементов и повышает точность станка.
-

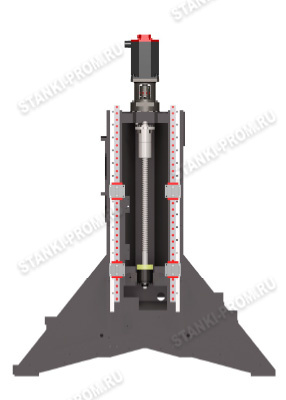

Линейные направляющие качения оси Y: шариковые Класс точности: P.
-
Расстояние между направляющими: 1120 мм
-
Опционально возможно установить роликовые линейные направляющие качения на ось Y.
Колонна
- Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости.
- Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.
Шпиндельный узел

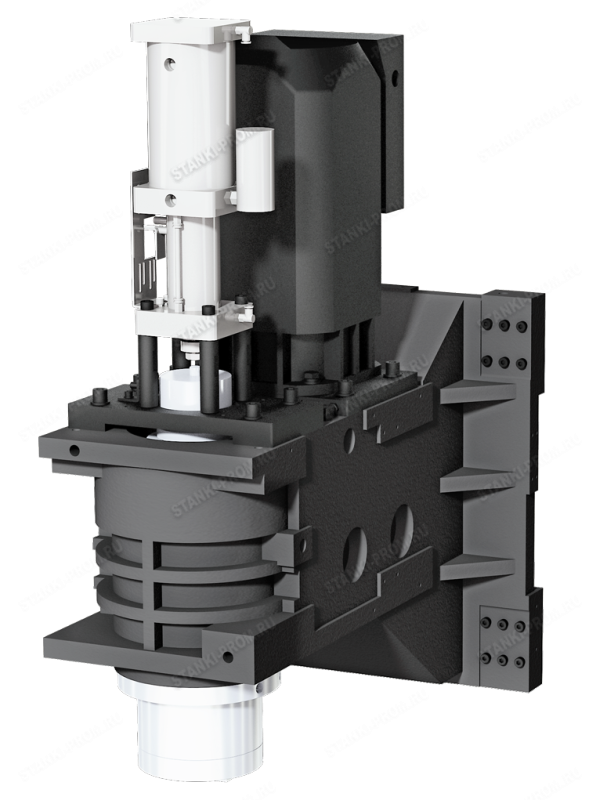

- Прямой привод шпинделя позволяет расширить функционал и сферу использования станка от чистовой обработки пресс-форм и штампов, до жесткого чернового фрезерования конструкционных элементов и деталей из легированных сплавов и чугуна.
-
Станок оборудован прямым приводом передачи момента от главного электродвигателя на шпиндель через муфту.
-
Шпиндельная бабка изготовлена из высокопрочного серого чугуна. Шпиндель тайваньского бренда с классом динамической балансировки G0.4.
-
Шпиндель в стандартной комплектации оснащен системой масляного охлаждения с поддержанием заданной температуры, что эффективно снижает тепловые деформации и сохраняет точность обработки даже в самых нагруженных режимах. Цилиндр зажима инструмента изменяет пневматический привод на гидравлический для обеспечения стабильного высвобождения инструмента. Сила зажатия инструмента 1000±100 кгс.
Инструментальный магазин
- Устройство автоматической смены инструмента с рукой-манипулятором обеспечивает быструю и точную смену инструмента.
- Сервоприводный инструментальный магазин снабжён дополнительным набором концевых выключателей для двойного подтверждения выбранной позиции, что обеспечивает отсутствие ошибок при смене инструмента и выборе позиции инструмента.
- Длительный срок службы, простая и надежная структура, удобное обслуживание, высокая точность посадки инструмента в гнезде, низкий уровень шума.
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
Рабочая зона
|
|
|
Ход по оси X
|
мм
|
1300
|
|
Ход по оси Y
|
мм
|
700
|
|
Ход по оси Z
|
мм
|
700
|
|
Расстояние от торца до поворотного стола
|
мм
|
100-800
|
Рабочий стол
|
|
|
Размер стола
|
мм
|
1400х700
|

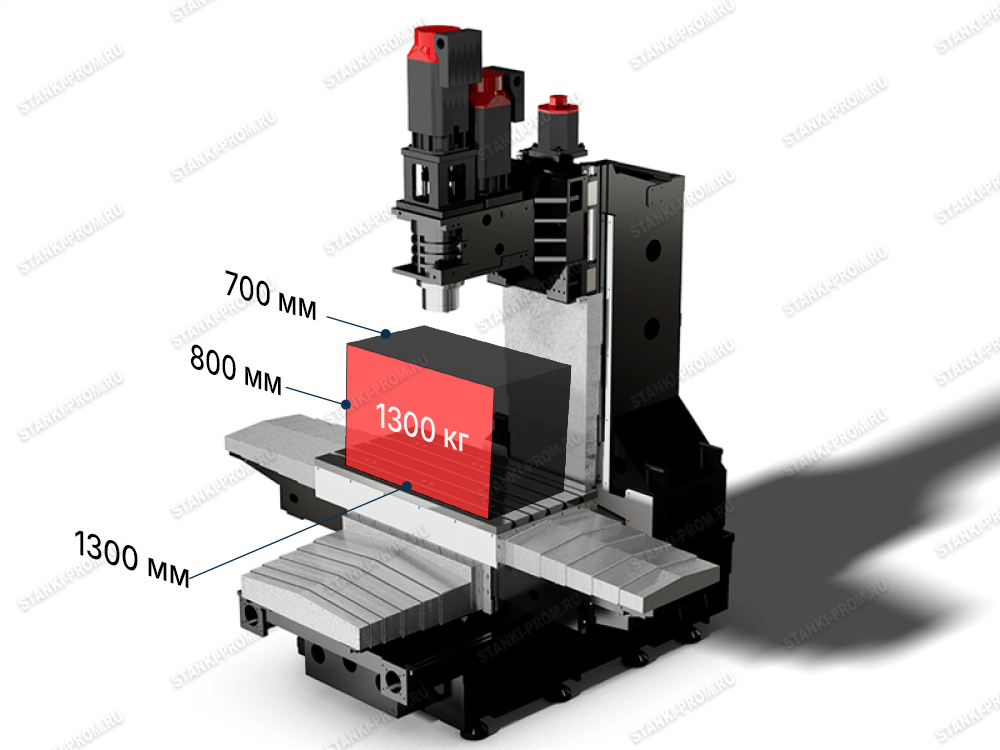

Нагрузка на стол
|
тонна
|
1,3
|
|
Подачи
|
|
|
Скорость быстрых перемещений по (X/Y/Z)
|
м/мин
|
36/36/24
|
Скорость резания по осям (X/Y/Z)
|
м/мин
|
15/15/12
|
Шпиндель
|
|
|
Скорость вращения
|
об/мин
|
12 000
|
Мощность привода
|
кВт
|
11,0/15,0
|
|
Крутящий момент
|
Нм
|
52,5/95,5
|
Конус шпинделя
|
|
BT40
|
|
Инструментальный магазин
|
|
|
|
Емкость магазина
|
шт
|
24
|
Максимальный диаметр инструмента (смежное гнездо)
|
мм
|
80(150)
|
Максимальная длина инструмента
|
мм
|
300
|
|
Максимальный вес инструмента
|
кг
|
8
|
|
Время смены инструмента
|
сек
|
2,5
|
Прочее
|
|
|
Система ЧПУ
|
|
FANUC
|
Вес станка
|
тонна
|
9,5
|
Габариты станка (длина х ширина х высота)
|
мм
|
3320 х 3900 х 3200
|
