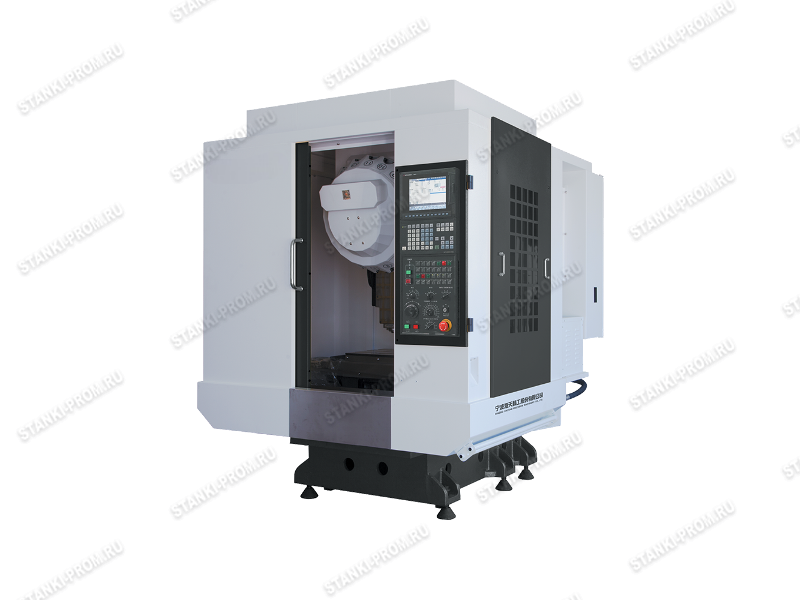

Детальное описание

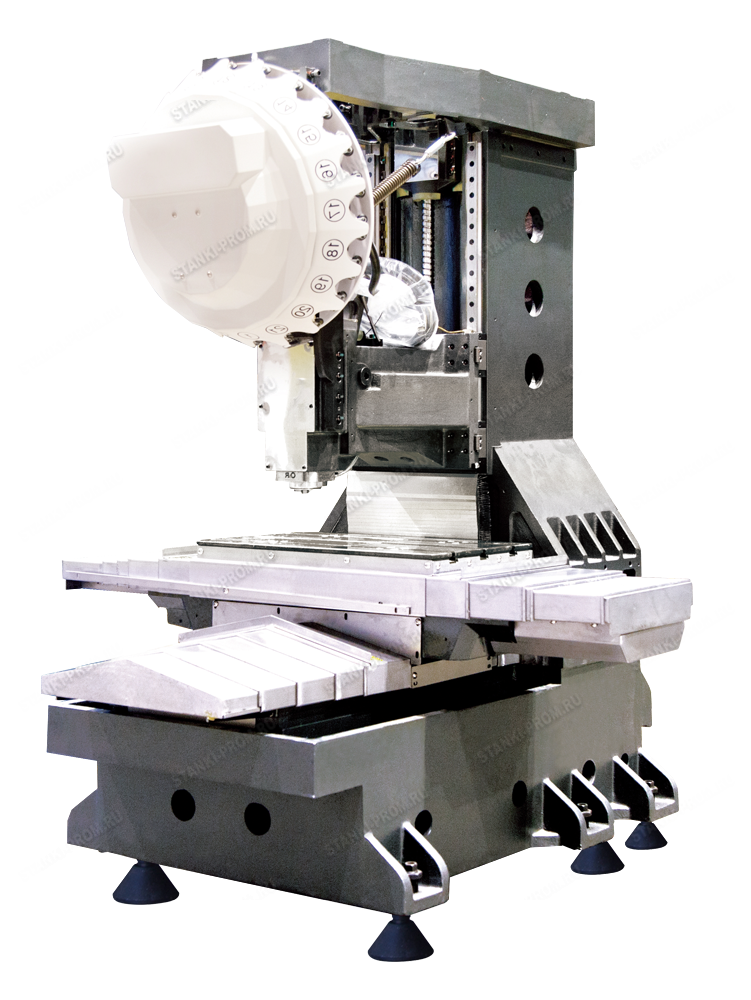

Станина и колонна станка
- Станина, колонна, шпиндельная бабка, крестовой суппорт спроектированы c применением метода конечных элементов и изготовлены из высокопрочного серого чугуна.
-
Колонна станка имеет А-образную форму в своем основании для увеличения площади контакта со станиной станка, что повышает жёсткость конструкции на изгиб и кручение. Места стыков колонны и станины шабрены вручную для повышения точности сборки элементов конструкции. Шпиндельная бабка установлена симметрично относительно направляющих оси Z для оптимизации тепловых расширений.

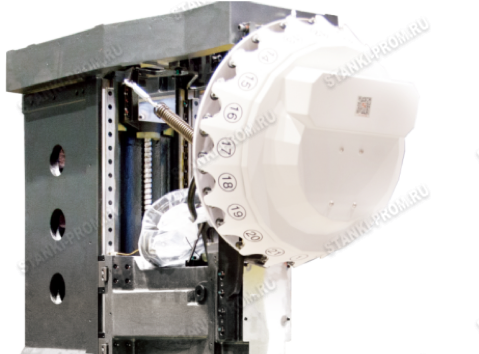

Инструментальный магазин
- Зонтичный инструментальный магазин с 21 позицией. Смена инструмента осуществляется при помощи перемещения шпинделя по оси Z и зажима/разжима кулачкового механизма инструментального диска. Во время хода шпинделя по оси Z вверх инструмент зажимается кулачковым механизмом свободной ячейки инструментального диска, а во время хода шпинделя по оси Z вниз инструмент из выбранной ячейки инструментального диска зажимается шпинделем.
-
При такой конструкции инструментального магазина скорость и точность смены инструмента значительно повышается.
-
Время смены инструмента (T-T): 2 секунды

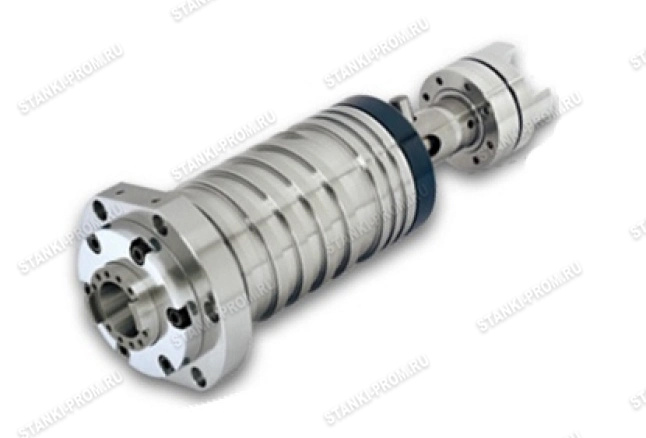

Шпиндель
- Высокоскоростной шпиндель с прямым приводом и масляным охлаждением с отдельным теплообменником. Отлично подходит для обработки деталей и пресс-форм, изготовленных из цветных, алюминиевых и магниевых сплавов и конструкционных сталей.
-
Максимальная скорость шпинделя 24 000 об/мин (опция)
-
Мощность шпинделя до 5,5 кВт
-
Крутящий момент шпинделя до 21,0 Н
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Ход по оси X
|
мм
|
700
|
|
Ход по оси Y
|
мм
|
450
|
|
Ход по оси Z
|
мм
|
350
|
|
Расстояние от торца до стола
|
мм
|
145-495
|
Рабочий стол
|
|
|
Размер стола
|
мм
|
800х420
|
Нагрузка на стол
|
кг
|
300
|
Т-пазы
|
мм
|
3x14х125
|
|
Подачи
|
|
|
Скорость быстрых перемещений по осям X/Y/Z
|
м/мин
|
48/48/48
|
Скорость резания по осям X/Y/Z
|
м/мин
|
30/30/30
|
Шпиндель
|
|
|
Частота вращения
|
об/мин
|
20 000
|
Мощность шпинделя
|
кВт
|
3,7/5,5
|
|
Крутящий момент
|
Нм
|
11,7/21,0
|
Конус шпинделя
|
|
BT30
|
|
Инструментальный магазин
|
|
|
|
Емкость магазина
|
шт
|
21
|
Максимальный диаметр инструмента (смежное гнездо)
|
мм
|
60(80)
|
Максимальная длина инструмента
|
мм
|
200
|
|
Максимальный вес инструмента
|
кг
|
3,0
|
|
Время смены инструмента
|
сек
|
2,0
|
Прочее
|
|
|
Система ЧПУ
|
|
Fanuc
|
Вес станка
|
тонна
|
2,9
|
Габариты станка (длина х ширина х высота)
|
мм
|
1829 х 2382 х 2740
|
Стандартная конфигурация:
- Система ЧПУ Fanuc
- Прямой привод 20000 об/мин
- Инструментальный магазин 21 позиция
- Кабинетное ограждение рабочей зоны
- Система автоматической смазки
- Пневматическая система
- Трехцветная сигнальная лампа
- Пистолет подвода сжатого воздуха
- Масляная система охлаждения шпинделя
- Набор инструментов
Опциональная конфигурация:
- Система ЧПУ Mitsubishi
- Прямой привод 12000/24000 об/мин
- Кондиционер электрошкафа
- Система вытяжки масляного тумана
- Конвейер для стружки с тележкой
Полный список опций по запросу
