Детальное описание
При производстве оборудования HISION используются комплектующие собственного производства и/или производства ведущих мировых производителей:
ЧПУ и сервоприводы: Fanuc (Япония), Mitsubishi (Япония)
ШВП и Направляющие: PMI (Тайвань) / Schneeberger (Германия)
Подшипники ШВП, шпинделя: NSK (Япония), FAG (Германия)
Муфты: Miki Pullеy (Япония)
Револьверные головки: Lio Shing (Тайвань), Duplomatic (Италия)
Основные компоненты системы смазки: Yongjia-Lube (Китай)
Компоненты гидравлической системы: HYDRAULIK (Тайвань), NACHI (Япония)
Компоненты пневматической системы: SMC (Япония)
Основные электрические компоненты: Schneider / Omron / MeanWell (Франция / Япония / Тайвань)

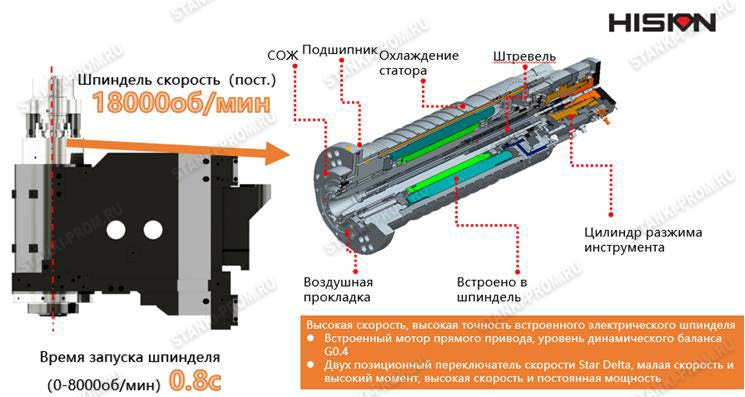

Мотор-шпиндель: HISION (Китай)
Шпиндель: ROYAL (Тайвань) / Kessler (Германия)
Технические характеристики
|
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Перемещение по оси X
|
мм
|
1000
|
Перемещение по оси Y
|
мм
|
600
|
Перемещение по оси Z
|
мм
|
600
|
|
Расстояние от фланца шпинделя до стола
|
мм
|
150-750
|
Рабочий стол
|
|
|
Размер стола
|
мм
|
1200 х 600
|
Максимальная нагрузка на стол
|
кг
|
400
|
|
Размер Т-паза
|
мм
|
5х18х100
|
Шпиндель
|
|
|
Тип привода
|
|
мотор-шпиндель
|
Скорость шпинделя
|
об/мин
|
18 000
|
Мощность двигателя (постоянно / 10 минут)
|
кВт
|
7,5/18
|
|
Крутящий момент (постоянно / 10 минут)
|
Нм
|
11,9/17,9
|
Конус шпинделя
|
|
BT30
|
|
Скорость подач
|
|
|
Быстрые перемещения по осям X/Y/Z
|
м/мин
|
48/48/36
|
Рабочие подачи по осям X/Y/Z
|
м/мин
|
20/20/20
|
|
Инструментальный магазин
|
|
|
|
Емкость магазина
|
позиций
|
20
|
|
Тип сменщика инструмента
|
|
рука-манипулятор
|
Максимальный диаметр инструмента (свободное смежное гнездо)
|
мм
|
65(120)
|
Максимальная длина инструмента
|
мм
|
200
|
|
Максимальный вес инструмента
|
кг
|
5
|
|
Время смены инструмента
|
сек
|
0,8
|
Прочее
|
|
|
Вес станка
|
тонна
|
6,2
|
Габариты станка (длина х ширина х высота)
|
мм
|
2800 х 3550 х 2700
|
|
Потребляемая мощность
|
кВА
|
30
|
