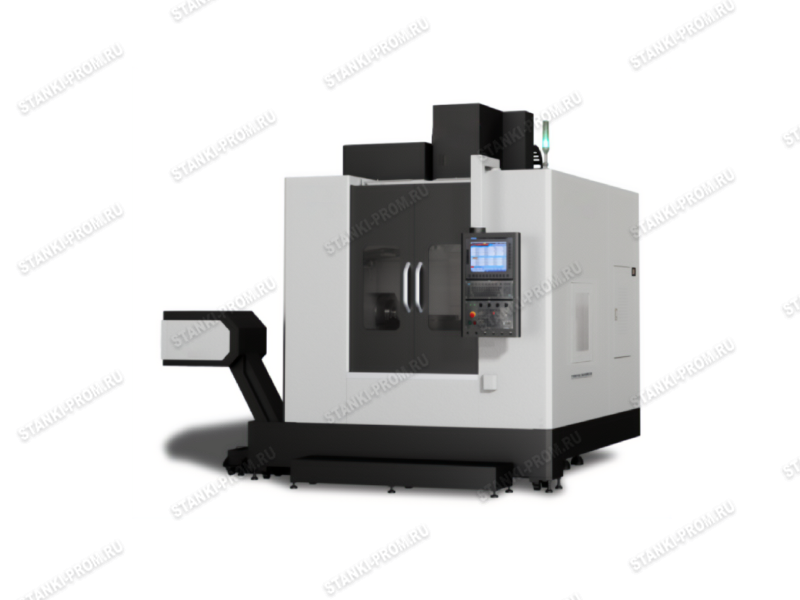

Детальное описание
Мощный и эффективный
- Все корпусные отливки оптимизированы методом конечных элементов (FEA), что повышает статические и динамические характеристики и обеспечивает исключительную общую жесткость.
-
При нагрузке 8 т (по сравнению со средним показателем нагрузки по отрасли около 7 т) станок обеспечивает превосходное гашение вибраций и точность, стабильность.
-
Все три оси оснащены направляющими качения повышенной жесткости. На осях Х и Z направляющие оснащены шестью каретками для улучшения вибропоглащающих характеристик.

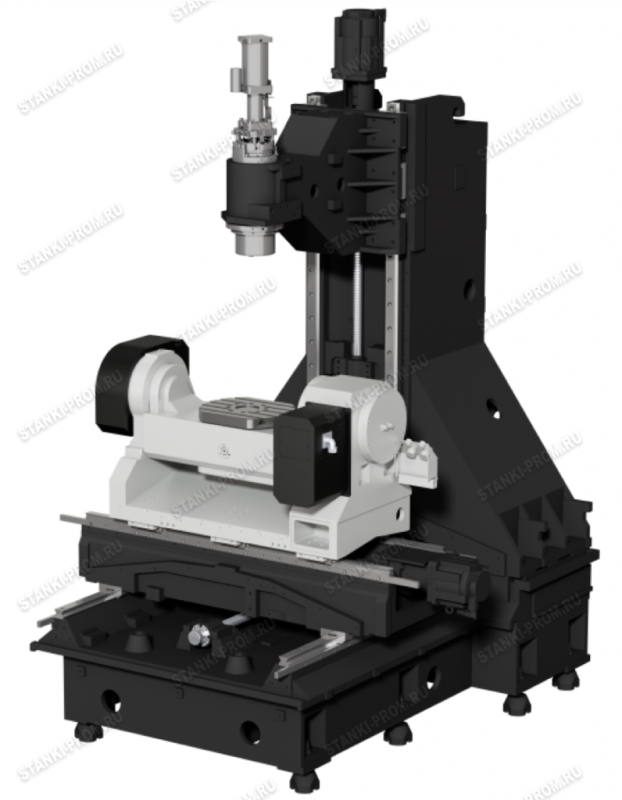

Конструктивные особенности
- Цельнолитая станина изготовлена из высокопрочного серого чугуна. Система внутренних ребер жесткости обеспечивает оптимальное распределение нагрузок и демпфирование вибраций.
-
Станина имеет Т-образную форму с расширением в зоне установки колонны. Широкое основание и равномерно распределенные опоры увеличивают жесткость конструкции и стабильность при самой интенсивной работе.
-
Поверхности примыкания станины и колонны шабрены вручную, что гарантирует высокую точность сборки элементов и повышает точность станка.
-
Колонна станка имеет А-образную конструкцию для увеличения жесткости и устойчивости. Цельнолитая колонна изготовлена из высокопрочного серого чугуна в виде коробчатой структуры с равномерным распределением ребер жесткости, что увеличивает жёсткость колонны на изгиб и кручение.

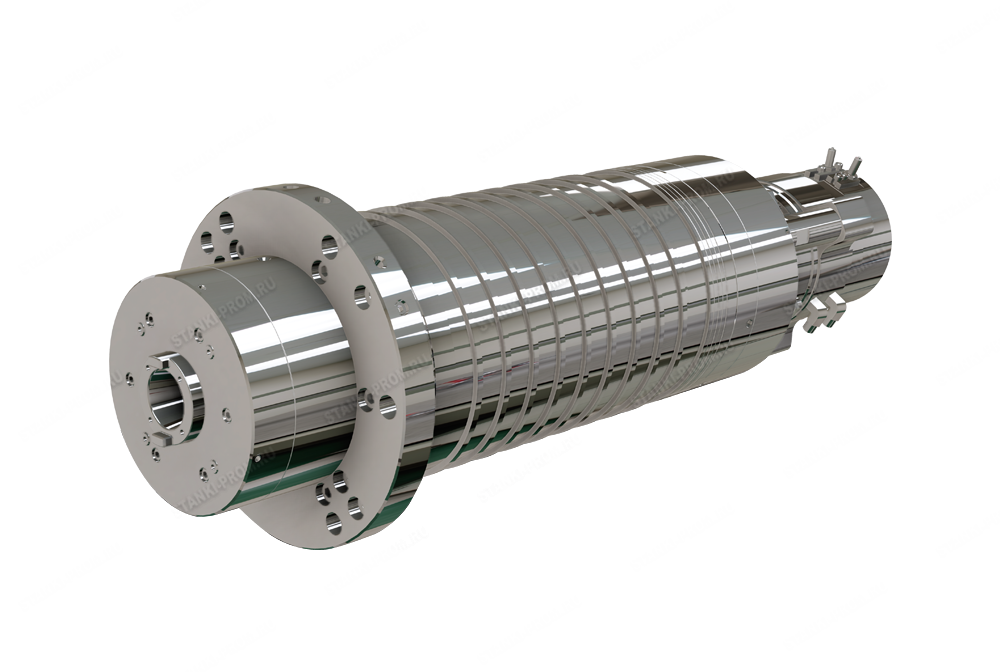

Мотор-шпиндель
- В базовом оснащении мотор-шпиндель 11/18,5 кВт и 15 000 об/мин
-
Масляное охлаждение для уменьшения тепловых деформаций

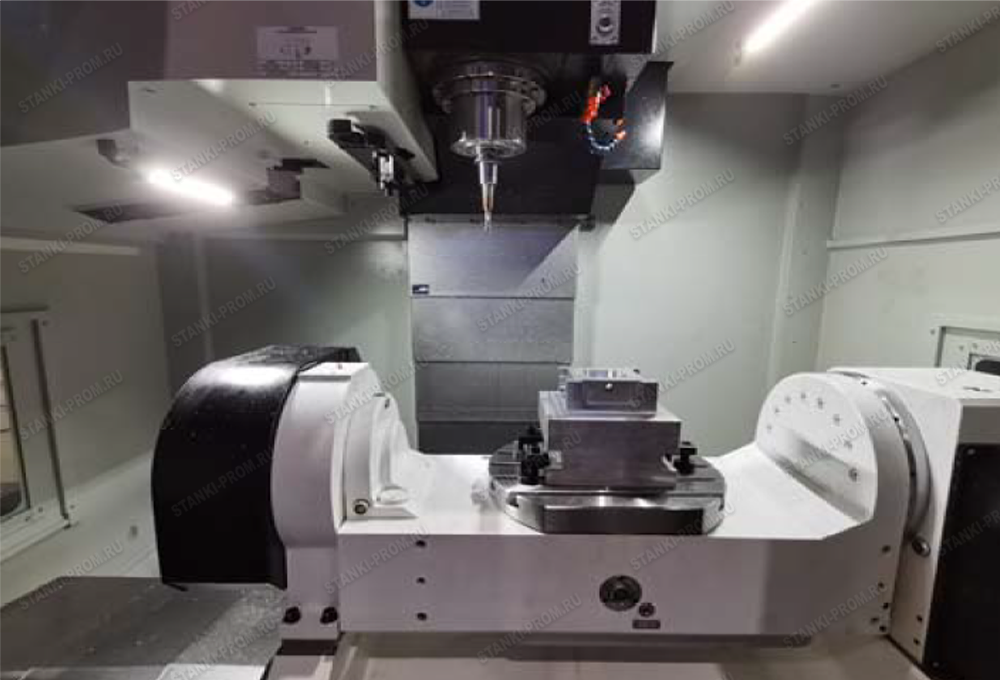

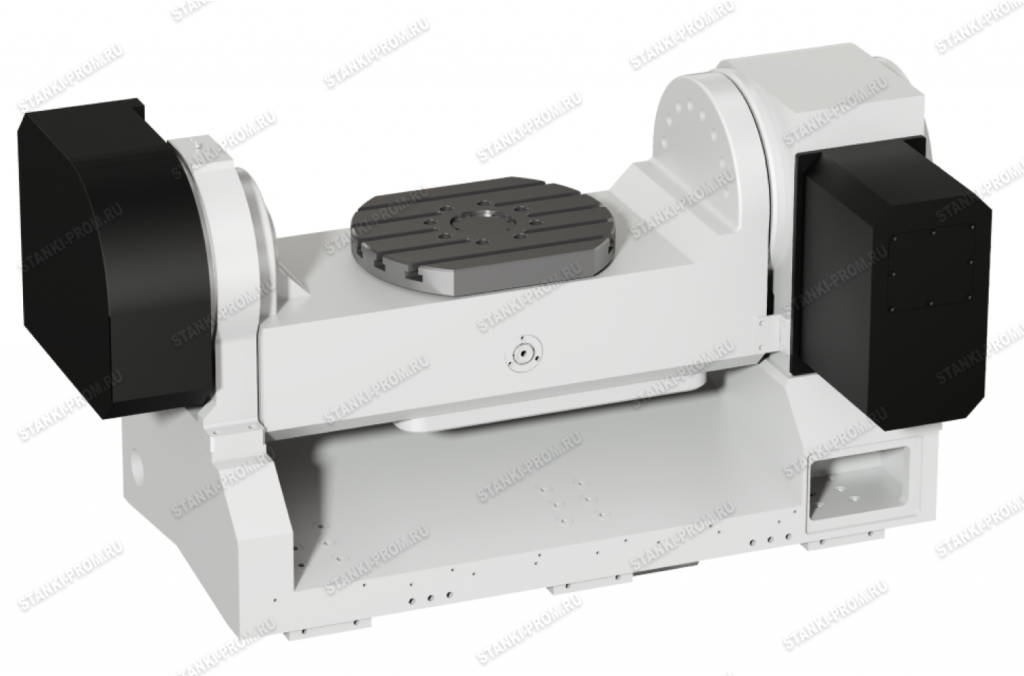

Интегрированный наклонно-поворотный стол
- Беззазорная червячно-роликовая передача исключает люфты в прямом и обратном направлении, повышая качество вращения поворотного стола
-
Червячно-роликовая передача качения имеет низкий износ, обеспечивая высокий КПД передачи – более 90%, что обеспечивает незначительную термическую деформацию компонентов
-
Большой период технического обслуживания, чрезвычайно низкий износ обеспечивает длительное сохранение точности. Точность без обслуживания и регулировки даже после 5 миллионов циклов операций
-
Использование оптических линеек осей А, С и гидравлической системы торможения обеспечивает точность позиционирования в пределах 30” / 15”
Роликовые направляющие качения
- Все три оси оснащены направляющими качения повышенной жесткости
-
На осях X и Z направляющие оснащены шестью каретками для улучшения вибропоглащающих характеристик
Высокоточные ШВП
- Опционально станок можно оснастить охлаждением ШВП
Технические характеристики
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Ход по оси X
|
мм
|
500
|
|
Ход по оси Y
|
мм
|
500
|
|
Ход по оси Z
|
мм
|
600
|
|
Угол поворота по оси А
|
град
|
-30°/+120°
|
|
Угол поворота по оси С
|
град
|
360°
|
Расстояние от торца до поверхности стола
|
мм
|
500-650
|
Рабочий стол
|
|
|
Размер стола
|
мм
|
Ø400x330
|
Нагрузка на стол
|
кг
|
200
|
|
Подачи
|
|
|
|
Скорость быстрых перемещений по осям X/Y/Z
|
м/мин
|
36/36/30
|
Скорость рабочих перемещений по осям X/Y/Z
|
м/мин
|
15/15/12
|
|
Частота вращения по оси А
|
об/мин
|
60
|
|
Точность
|
|
|
Точность позиционирования по оси X
|
мм
|
0,01
|
Точность позиционирования по оси Y
|
мм
|
0,008
|
Точность позиционирования по оси Z
|
мм
|
0,008
|
Дискретность поворота по оси A
|
|
0,002
|
Дискретность поворота по оси C
|
|
0,002
|
Точность индексации по оси A
|
сек
|
30
|
Точность индексации по оси C
|
сек
|
15
|
Повторяемость по оси X
|
мм
|
0,008
|
Повторяемость по оси Y
|
мм
|
0,006
|
Повторяемость по оси Z
|
мм
|
0,006
|
Повторяемость по оси A
|
сек
|
12
|
Повторяемость по оси C
|
сек
|
6
|
|
Шпиндель
|
|
|
Тип привода
|
|
мотор-шпиндель
|
|
Скорость вращения
|
об/мин
|
15 000
|
|
Мощность шпинделя
|
кВт
|
11,0/18,5
|
|
Момент шпинделя
|
Нм
|
45,0/60,0
|
|
Конус шпинделя
|
|
BBT40
|
Инструментальный магазин
|
|
|
Емкость магазина
|
позиций
|
24
|
Максимальный диаметр инструмента (смежное гнездо)
|
мм
|
80(150)
|
|
Максимальная длина инструмента
|
мм
|
300
|
|
Максимальный вес инструмента
|
кг
|
8
|
|
Время смены инструмента
|
сек
|
2,5
|
|
Прочее
|
|
|
|
Система ЧПУ
|
|
Fanuc 0i
|
|
Габариты
|
мм
|
2430х2908х3279
|
Вес
|
тонна
|
8,0
|
Стандартная конфигурация:
- Система ЧПУ Fanuc
- Мотор-шпиндель 15000 об/мин
- Инструментальный магазин 24 позиции
- Кабинетное ограждение рабочей зоны
- Система автоматической смазки
- Пневматическая система
- Трехцветная сигнальная лампа
- Оптические линейки на осях А/C
- Масляная система охлаждения шпинделя
- Конвейер для стружки с тележкой
Опциональная конфигурация:
- Оптические линейки на осях X/Y/Z
- Инструментальный магазин 30 позиций
- Кондиционер электрошкафа
- Подача СОЖ через шпиндель 2/3/7 МПа
- Система вытяжки масляного тумана
- Маслоотделитель
Полный список опций по запросу
