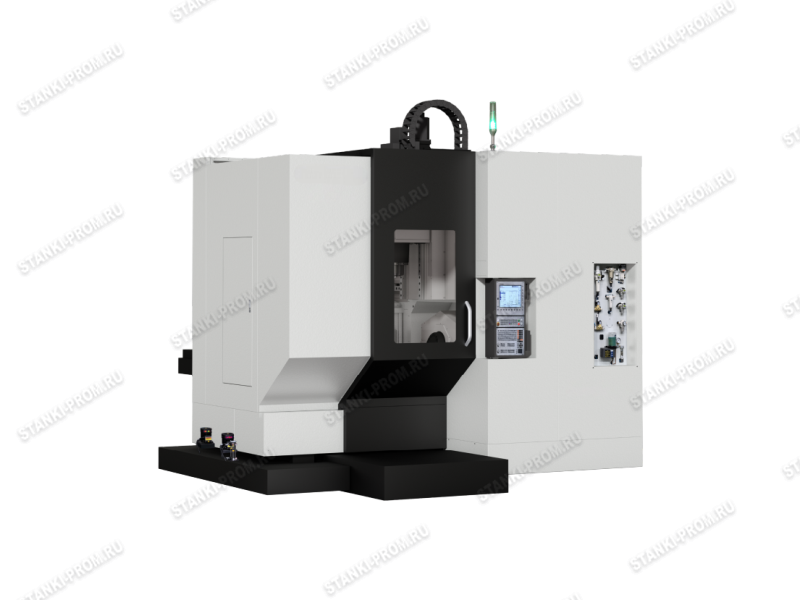

Детальное описание

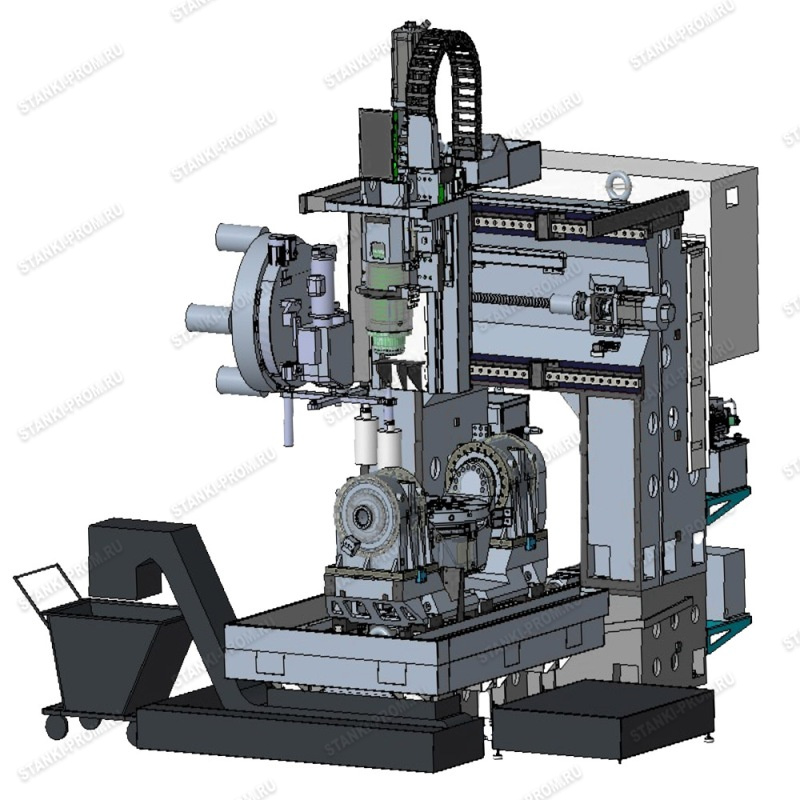

Оптимизированная конструкция
- Станина изготовлена из высокопрочного высококачественного чугуна, обладающего высокой жесткостью и хорошей амортизацией.
-
Станина оснащена высокоточными линейными направляющими качения, привод осуществляется серводвигателем переменного тока.
-
Траверса и колонны изготовлены из высокопрочного и высококачественного ковкого чугуна, отлиты в виде цельной конструкции, обладающей высокой жесткостью и хорошими амортизационными свойствами.
-
Интегрированная, неразъёмная структура уменьшает контактную поверхность между траверсой и колоннами, снижает накопление погрешностей и повышает виброустойчивость и надёжность.
-
Оптические линейки входят в стандартную комплектацию.

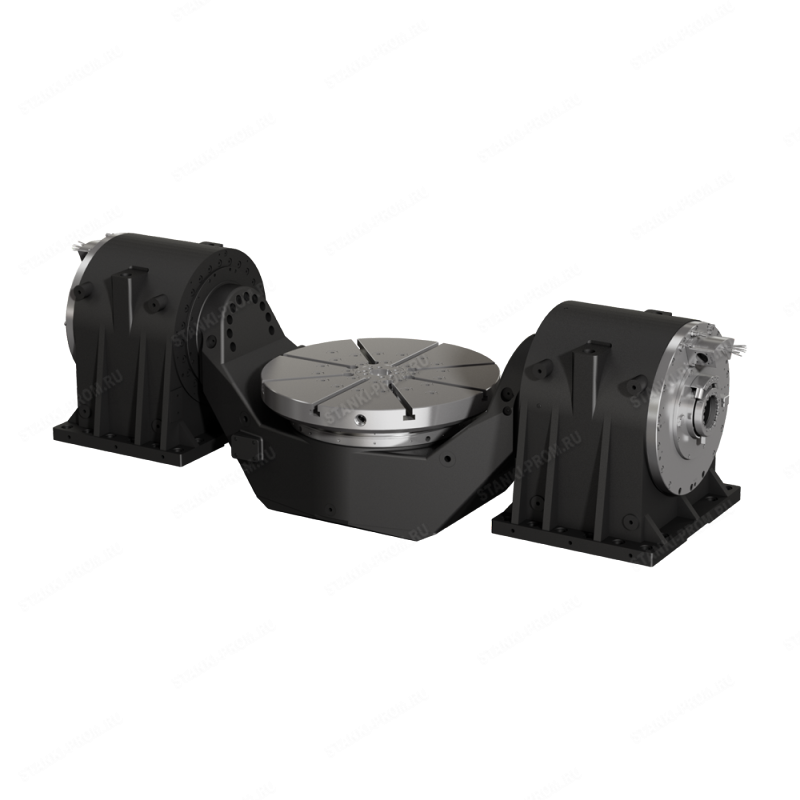

Наколнно-поворотный стол
- Конструкция повышенной жёсткости: корпус люльки изготовлен из высококачественного чугуна, а вращающиеся компоненты поддерживаются высокоточными комбинированными подшипниками.
-
Оси A и C приводятся в движение высокомоментными двигателями.
-
Двухдвигательный привод обеспечивает повышенную жёсткость, что способствует снижению вибрации и деформации.
-
Двигатели оснащены прецизионным поворотным энкодером с обратной связью, что обеспечивает высокоточное позиционирование.
Технические характеристики
Наименование характеристики
|
Ед.изм.
|
Значение
|
|
Рабочая зона
|
|
|
Ход по оси X
|
мм
|
650
|
|
Ход по оси Y
|
мм
|
1000
|
|
Ход по оси Z
|
мм
|
550
|
|
Угол поворота по оси А
|
град
|
-120°/+120°
|
|
Угол поворота по оси С
|
град
|
360°
|
Расстояние от торца до поверхности стола
|
мм
|
200-750
|
Рабочий стол
|
|
|
Размер стола
|
мм
|
Ø650
|
Нагрузка на стол
|
кг
|
600
|
|
Максимальный диаметр заготовки
|
мм
|
800
|
|
Подачи
|
|
|
|
Скорость быстрых перемещений по осям X/Y/Z
|
м/мин
|
36/36/36
|
Скорость рабочих перемещений по осям X/Y/Z
|
м/мин
|
20/20/20
|
|
Частота вращения по оси А
|
об/мин
|
60
|
Частота вращения по оси C
|
об/мин
|
60
|
|
Точность
|
|
|
Точность позиционирования по оси X
|
мм
|
0,005
|
Точность позиционирования по оси Y
|
мм
|
0,006
|
Точность позиционирования по оси Z
|
мм
|
0,005
|
Точность индексации по оси A
|
сек
|
6
|
Точность индексации по оси C
|
сек
|
6
|
Повторяемость по оси X
|
мм
|
0,004
|
Повторяемость по оси Y
|
мм
|
0,004
|
Повторяемость по оси Z
|
мм
|
0,004
|
Повторяемость по оси A
|
сек
|
4
|
Повторяемость по оси C
|
сек
|
4
|
|
Шпиндель
|
|
|
Тип привода
|
|
мотор-шпиндель
|
|
Скорость вращения
|
об/мин
|
12 000
|
|
Мощность шпинделя
|
кВт
|
18,5/22,0
|
|
Момент шпинделя
|
Нм
|
177,0/292,0
|
|
Конус шпинделя
|
|
BT40
|
Инструментальный магазин
|
|
|
Емкость магазина
|
позиций
|
30
|
Максимальный диаметр инструмента (смежное гнездо)
|
мм
|
80(120)
|
|
Максимальная длина инструмента
|
мм
|
300
|
|
Максимальный вес инструмента
|
кг
|
8
|
|
Время смены инструмента
|
сек
|
2,5
|
|
Прочее
|
|
|
|
Система ЧПУ
|
|
Huazhong (HNC)
|
|
Габариты
|
мм
|
4541х4690х3638
|
Вес
|
тонна
|
15,0
|
Стандартная конфигурация:
- Мотор-шпиндель 12000 об/мин
-
Инструментальный магазин 30 позиций
-
Кабинетное ограждение рабочей зоны
-
Система автоматической смазки
-
Пневматическая система
-
Трехцветная сигнальная лампа
-
Оптические линейки на всех осях
-
Масляная система охлаждения шпинделя
-
Конвейер для стружки с тележкой
Опциональная конфигурация:
- Инструментальный магазин 40/60/120 позиций
-
Кондиционер электрошкафа
-
Подача СОЖ через шпиндель 2/3/7 МПа
-
Система вытяжки масляного тумана
-
Маслоотделитель
Полный список опций по запросу
