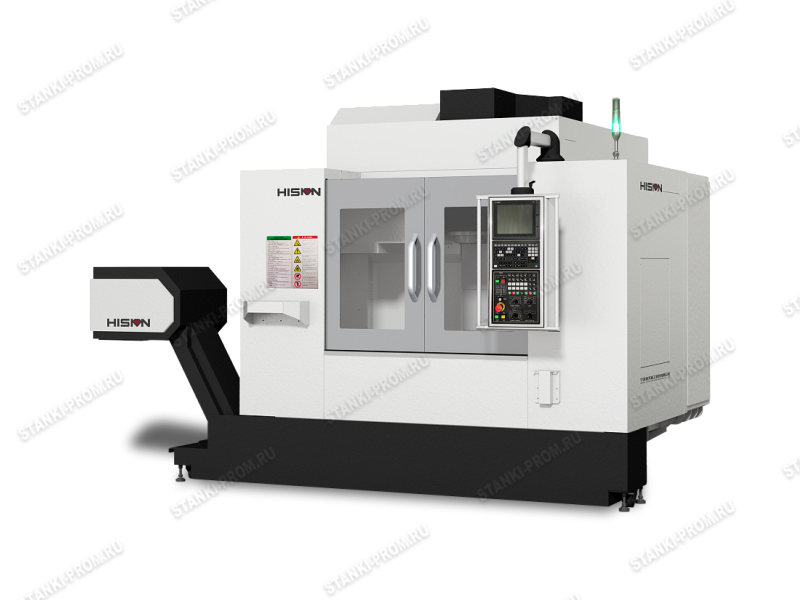

Обрабатывающие центры CFV1100F от HISION производится с использованием лучших мировых технологий. Высокая эффективность, высокая точность и высокая надежность. Оснащается усовершенствованной серией электрических шпинделей и системой привода с высокой динамической характеристикой, что обеспечивает высокую скорость, точность и эффективность обработки.
Поколение обрабатывающих центров серии CFV1100F от HISION производится с использованием лучших мировых технологий. Высокая эффективность, высокая точность и высокая надежность. Оснащается усовершенствованной серией электрических шпинделей и системой привода с высокой динамической характеристикой, что обеспечивает высокую скорость, точность и эффективность обработки.

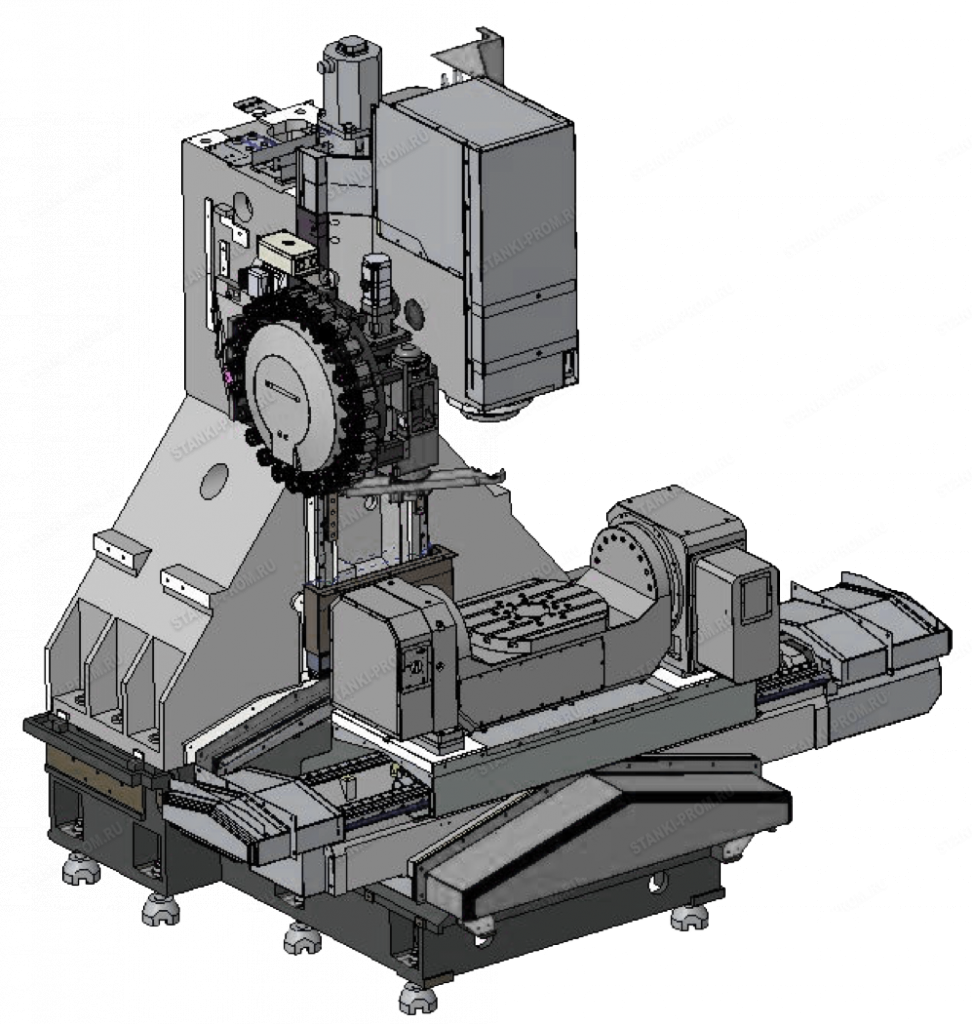

Конструктивные особенности|
Наименование характеристики |
Ед.изм. |
Значение |
|---|---|---|
| Рабочая зона | ||
|
Ход по оси X |
мм |
550 |
| Ход по оси Y | мм | 540 |
| Ход по оси Z | мм | 520 |

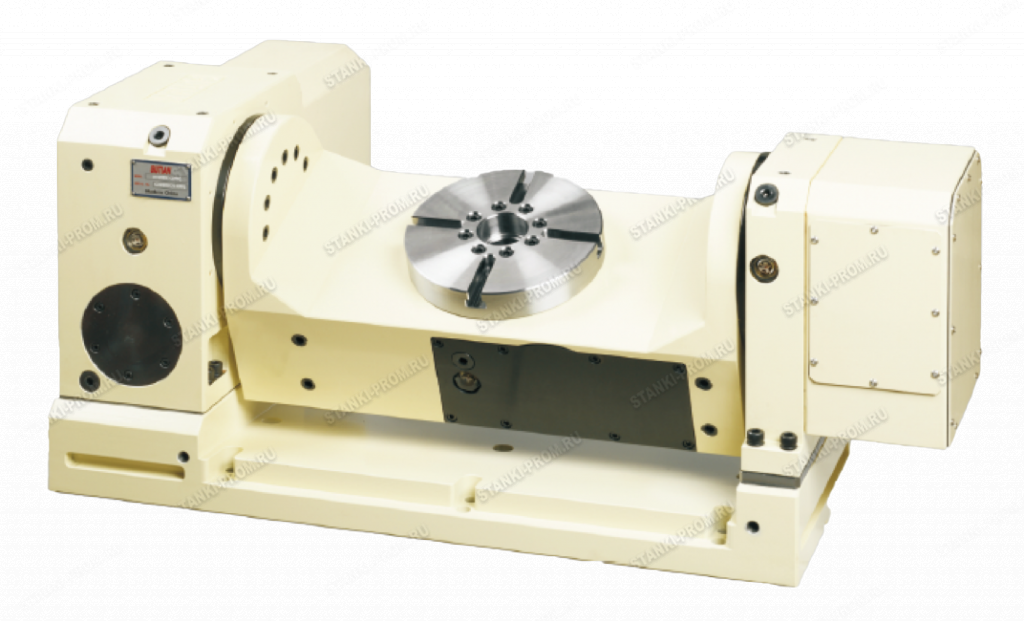

| Угол поворота по оси А | град |
-30°/+105° |
| Угол поворота по оси С | град |
360° |
|
Рабочий стол |
||
|
Размер стола |
мм |
Ø350 |
|
Нагрузка на стол (горизонтальная) |
кг | 300 |
|
Нагрузка на стол (вертикальная) |
кг |
150 |
| Подачи | ||
| Скорость быстрых перемещений по осям X/Y/Z | м/мин |
36/36/36 |
|
Скорость рабочих перемещений по осям X/Y/Z |
м/мин |
20/20/20 |
| Частота вращения по оси А | об/мин |
60 |
| Точность | ||
|
Точность позиционирования по оси X |
мм |
0,01 |
|
Точность позиционирования по оси Y |
мм |
0,008 |
|
Точность позиционирования по оси Z |
мм |
0,008 |
|
Дискретность поворота по оси A |
0,001 |
|
|
Дискретность поворота по оси C |
0,001 |
|
|
Точность индексации по оси A |
сек |
60 |
|
Точность индексации по оси C |
сек |
15 |
|
Повторяемость по оси X |
мм |
0,008 |
|
Повторяемость по оси Y |
мм |
0,006 |
|
Повторяемость по оси Z |
мм |
0,006 |
|
Повторяемость по оси A |
сек |
8 |
|
Повторяемость по оси C |
сек | 4 |

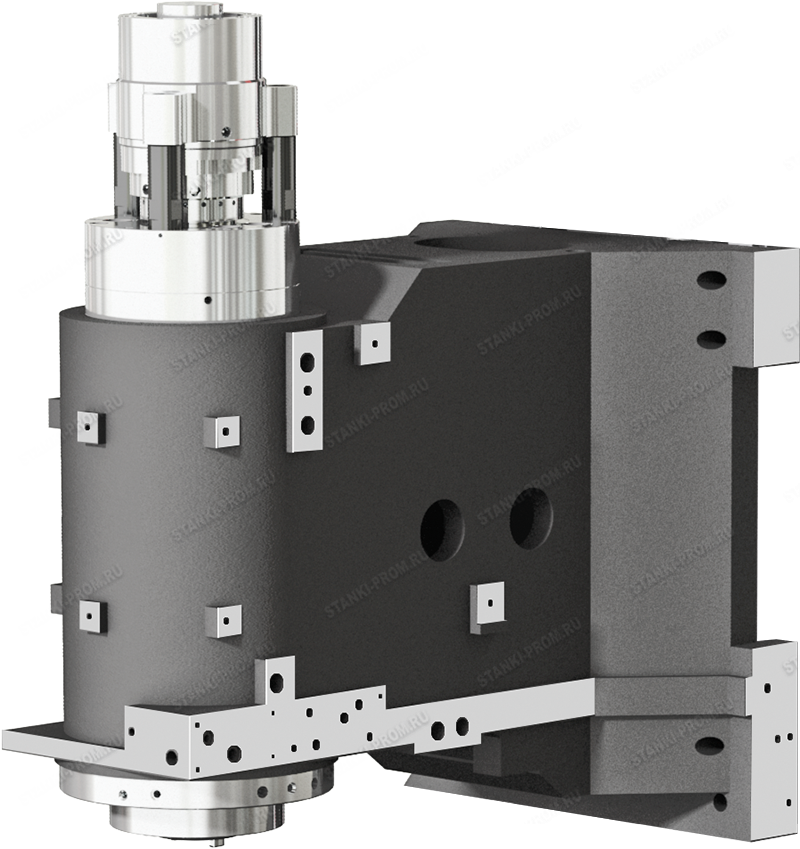

| Шпиндель | ||
|
Тип привода |
|
мотор-шпиндель |
| Скорость вращения | об/мин |
12 000 |
| Мощность шпинделя | кВт | 10,0/22,0 |
| Момент шпинделя | Нм | 63,7/118,0 |
| Конус шпинделя |
|
BT40 |
|
Инструментальный магазин |
||
|
Емкость магазина |
позиций |
24 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
80(125) |
| Максимальная длина инструмента | мм |
300 |
| Максимальный вес инструмента | кг | 8 |
| Время смены инструмента | сек | 1,6 |
| Прочее | ||
| Система ЧПУ |
Fanuc 0i |
|
| Габариты | мм |
4757х3423х2896 |
|
Вес |
тонна |
8,0 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
