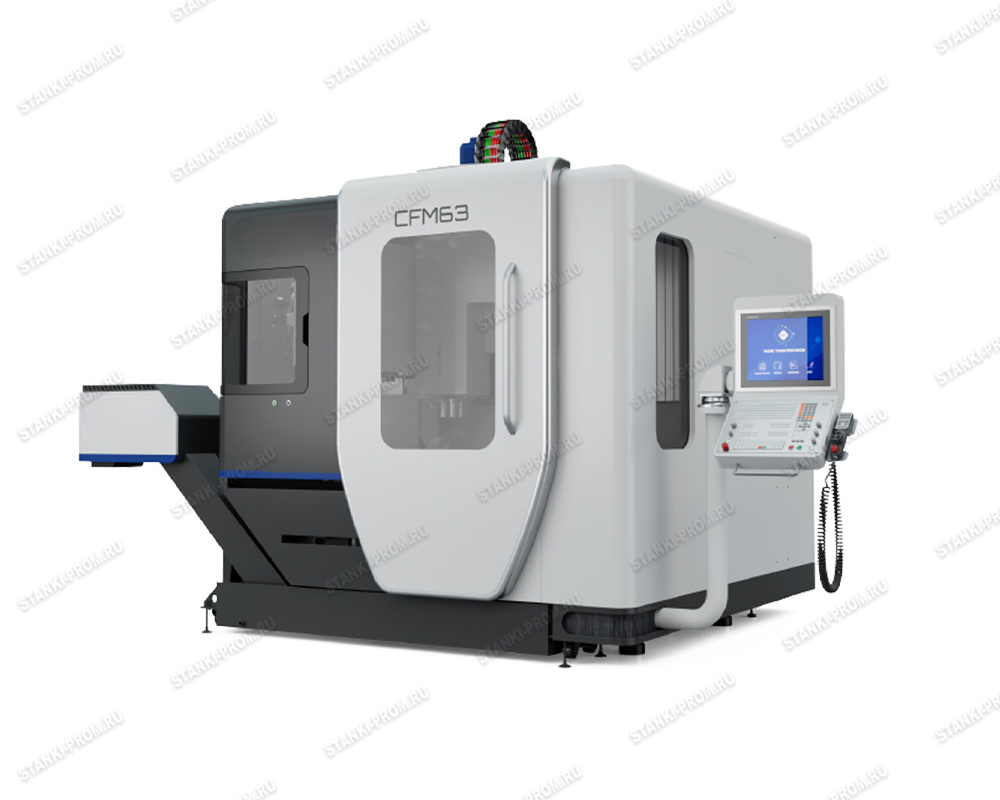

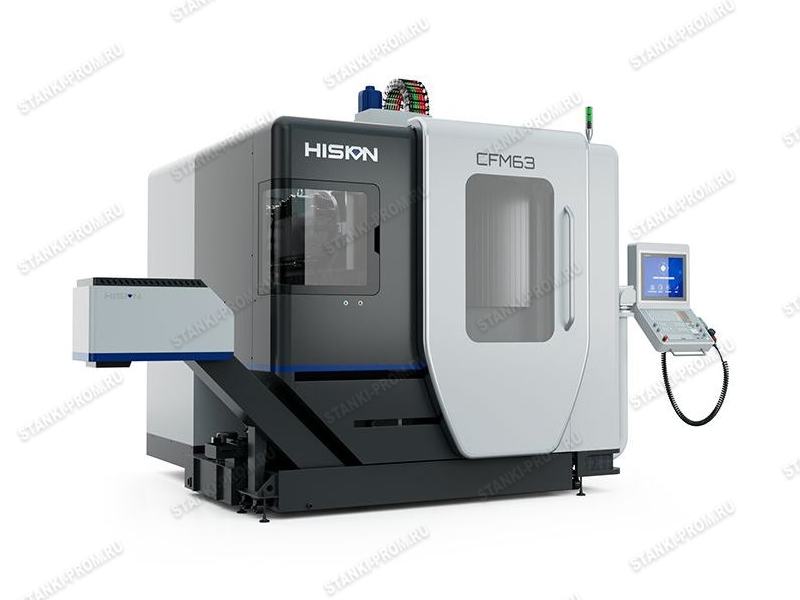

Обрабатывающий центр CFM63 HISION – компактный вертикальный 5-осевой станок, разработанный с использованием передовых технологий и учитывающий требования заказчика. В процессе проектирования были использованы методы 3D-моделирования при изготовлении и сборке в сочетании с анализом методом конечных элементов и кинематическим анализом, чтобы обеспечить как статическую, так и динамическую точность изделия.
|
Наименование характеристики |
Ед.изм. |
Значение |
|---|---|---|
| Рабочая зона | ||
|
Ход по оси X |
мм |
650 |
| Ход по оси Y | мм | 520 |
| Ход по оси Z | мм | 475 |
| Угол поворота по оси А | град |
-35°/+110° |
| Угол поворота по оси С | град |
360° |
|
Расстояние от торца до поверхности стола |
мм | 150-625 |
|

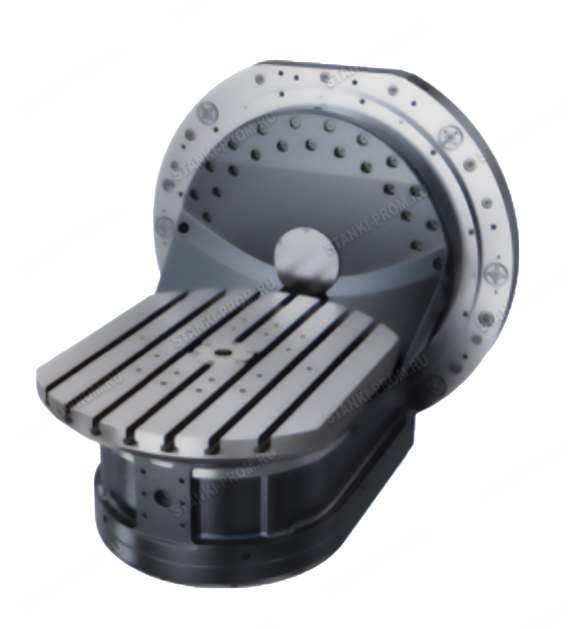

Рабочий стол |
||
|
Размер стола |
мм |
Ø630x500 |
|
Нагрузка на стол |
кг | 350 |
| Подачи | ||
| Скорость быстрых перемещений по осям X/Y/Z | м/мин |
45/45/45 |
|
Скорость рабочих перемещений по осям X/Y/Z |
м/мин |
20/20/20 |
| Частота вращения по оси А | об/мин |
20 |
|
Частота вращения по оси C |
об/мин | 100 |
| Точность | ||
|
Точность позиционирования по оси X |
мм |
0,006 |
|
Точность позиционирования по оси Y |
мм |
0,006 |
|
Точность позиционирования по оси Z |
мм |
0,006 |
|
Точность индексации по оси A |
сек | 10 |
|
Точность индексации по оси C |
сек | 6 |
|
Повторяемость по оси X |
мм |
0,004 |
|
Повторяемость по оси Y |
мм |
0,004 |
|
Повторяемость по оси Z |
мм |
0,004 |
|
Повторяемость по оси A |
сек | 8 |
|
Повторяемость по оси C |
сек | 4 |

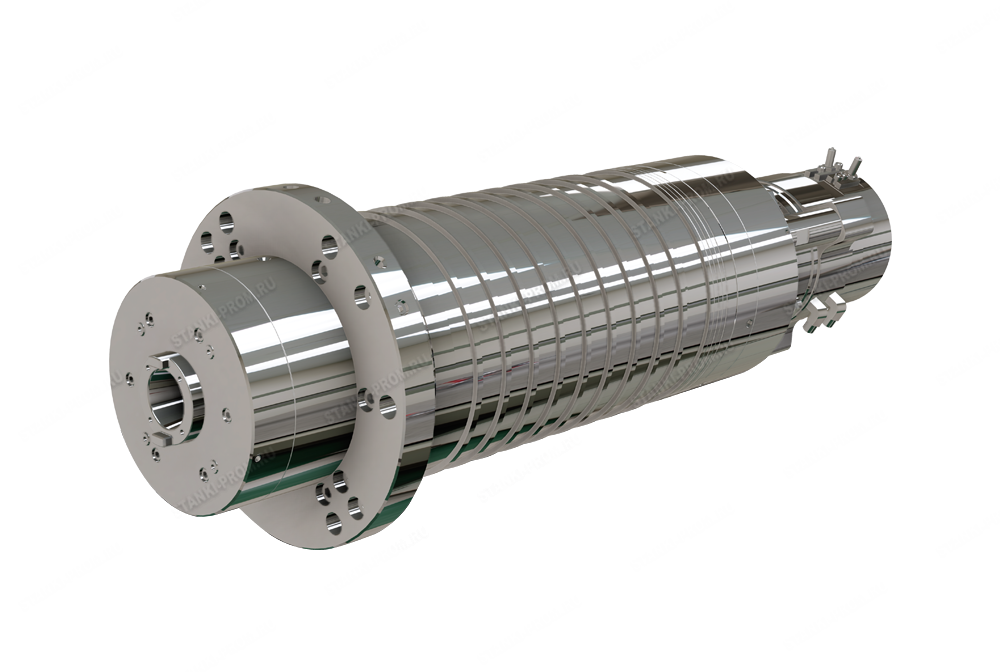

| Шпиндель | ||
|
Тип привода |
|
мотор-шпиндель |
| Скорость вращения | об/мин |
15 000 |
| Мощность шпинделя | кВт | 17,0/28,0 |
| Момент шпинделя | Нм | 90,0/148,0 |
| Конус шпинделя |
|
HSK-A63 |
|
Инструментальный магазин |
||
|
Емкость магазина |
позиций |
30 |
|
Максимальный диаметр инструмента (смежное гнездо) |
мм |
75(130) |
| Максимальная длина инструмента | мм |
300 |
| Максимальный вес инструмента | кг | 8 |
| Время смены инструмента | сек | 3,0 |
| Прочее | ||
| Система ЧПУ |
Huazhong (HNC) |
|
| Габариты | мм |
3588х2724х3250 |
|
Вес |
тонна |
15,0 |
Для предоставления дополнительной информации Вы всегда можете написать нам на почту или заполнить контактную форму.
