KOVOSVIT MAS MCH 500

Детальное описание

ОСОБЕННОСТИ:

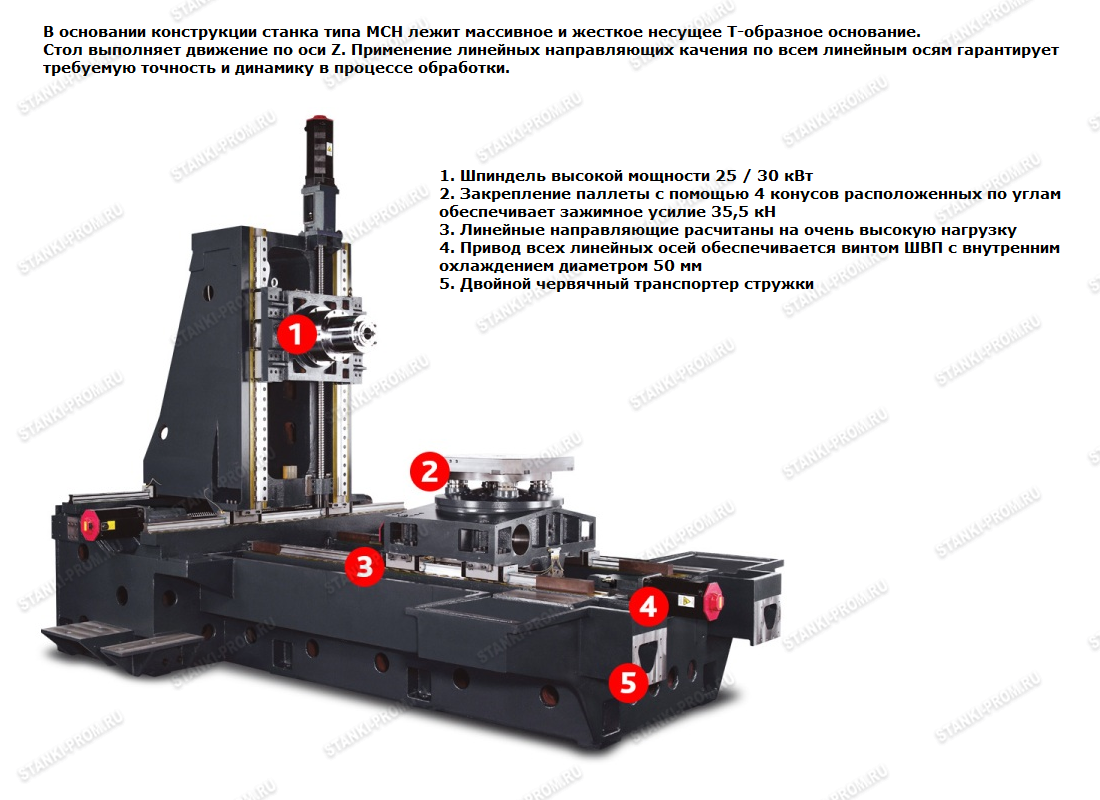

  • Движущиеся части машины размещены на линейных направляющих ролика
  • Машинное литье выполнено из серого чугуна
  • Шпиндель со встроенным двигателем с высоким крутящим моментом
  • Цифровые, переменного тока, управляющие приводы
  • Линейные оси, приводимые в действие шариковыми винтами с внутренним охлаждением
  • Прямое измерение во всех линейных осях
  • Зажим центрального инструмента
  • Вращающийся стол - ось с ЧПУ
  • Автоматическое изменение поддонов - 2 поддона, время изменения - 13 с
  • 40-позиционный инструментальный магазин
  • Быстрый ход по всем линейным осям - 48 м/мин
  • Система управления FANUC / HEIDENHAIN / SIEMENS

Технические характеристики

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
ЕД. ИЗМ.
MCH 500

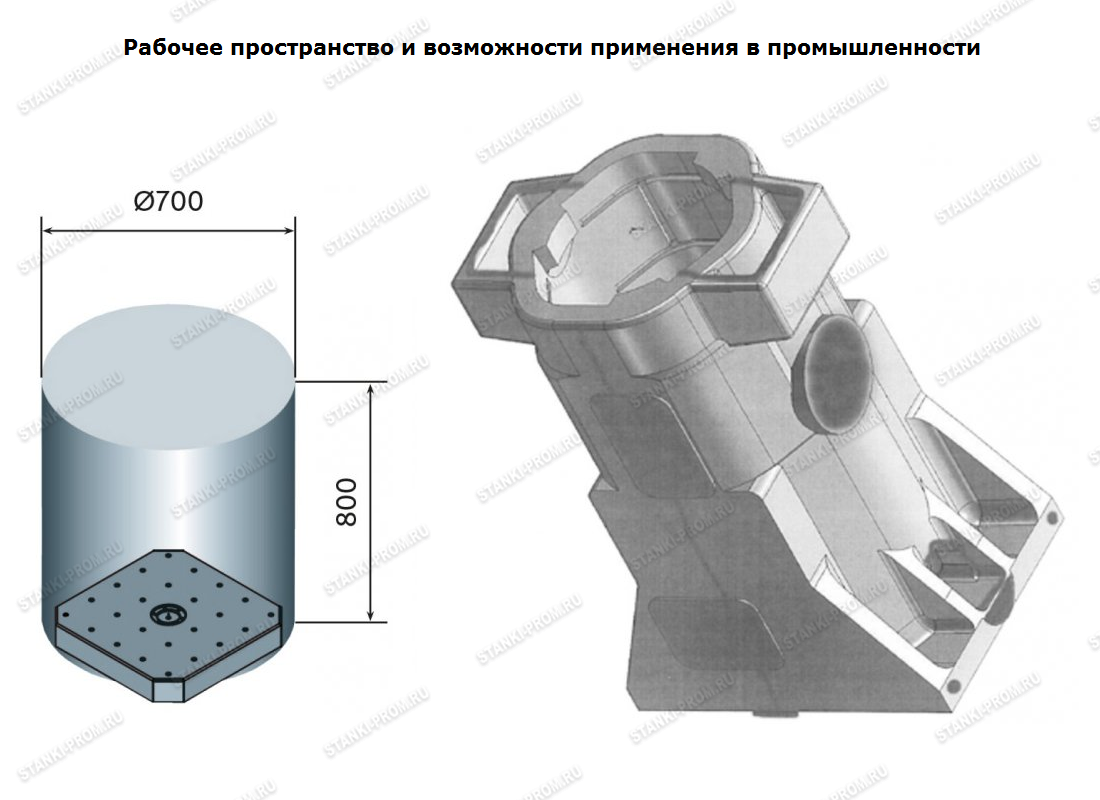

Рабочий диапазон
Расстояние от оси шпинделя до паллеты мм 100 - 750
Расстояние от торца шпинделя до центра паллеты мм 150 - 800
Ход по оси X мм 720
Ход по оси Y мм 650
Ход по оси Z мм 650
Подача
Ускоренная подача м/мин 48
Ускорение м.сек-2 5
Рабочая подача м/мин 48
Шпиндель
Мощность двигателя шпинделя (непрерывно / 30 мин) кВт 25 / 30
Максимальный крутящий момент (непрерывно / 10 мин) Нм 238 / 350
Максимальные обороты шпинделя мин-1 10 000
Конус шпинделя - ISO 50
Магазин инструментов
Кол-во ячеек шт. 40 [60, 90, 120]
Максимальная длина инструмента мм 400
Максимальный диаметр инструмента мм 125
Максимальный диаметр инструмента при свободных соседних ячейках мм 250
Максимальный вес инструмента кг 20
Время смены инструмента (стружка-стружка) сек 8
Паллета
Кол-во паллет шт. 2
Габариты паллеты мм 500 x 500
Максимальный вес заготовки кг 800
Время смены паллеты сек 13
Скорость поворота (ось В) сек 2,5 / 90°
Зажимные элементы на паллете - 24 х М16, шаг 125 мм
Прочее
Общая мощность станка кВA 55
Система ЧПУ . FANUC 31i
Габариты станка (д × ш × в) мм 4040 x 6400 x 3100
Вес станка кг 13 000

СТАНДАРТНЫЕ ПРИНАДЛЕЖНОСТИ
- Электрооборудование 3 × 400 В /50 Гц
- Цифровые привода переменного тока шпинделя и осей
- Привод линейных осей винтом ШВП с внутренним охлаждением
- Прямое отмеривание по всем линейным осям
- Гидравлический зажим оси стола
- Охлаждающий агрегат для внешнего охлаждения
- Центровое охлаждение шпинделя 20 бар
- Центровой зажим инструмента
- Автоматическая смазка подвижных частей
- Комплект инструментов для технического обслуживания
- Циркуляционное охлаждение шпинделя
- Транспортер стружки
- Магазин инструментов – 40 ячеек
- Система ЧПУ FANUC / HEIDENHAIN / SIEMENS

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
- Расширенный магазин инструментов 60, 90 или 120 ячеек
- Инструментальный зонд RENISHAW NC4
- 3D зонд RENISHAW OMP 60
- Центровое охлаждение шпинделя 50 бар
- Многопаллетное автоматизированное рабочее место – 6 паллет
