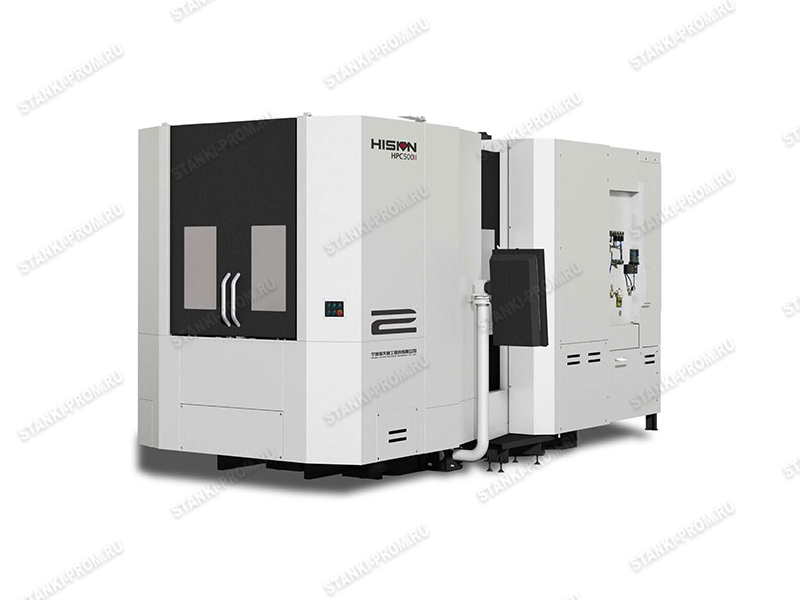

HISION HPC500II

Детальное описание

Особенности конструкции:

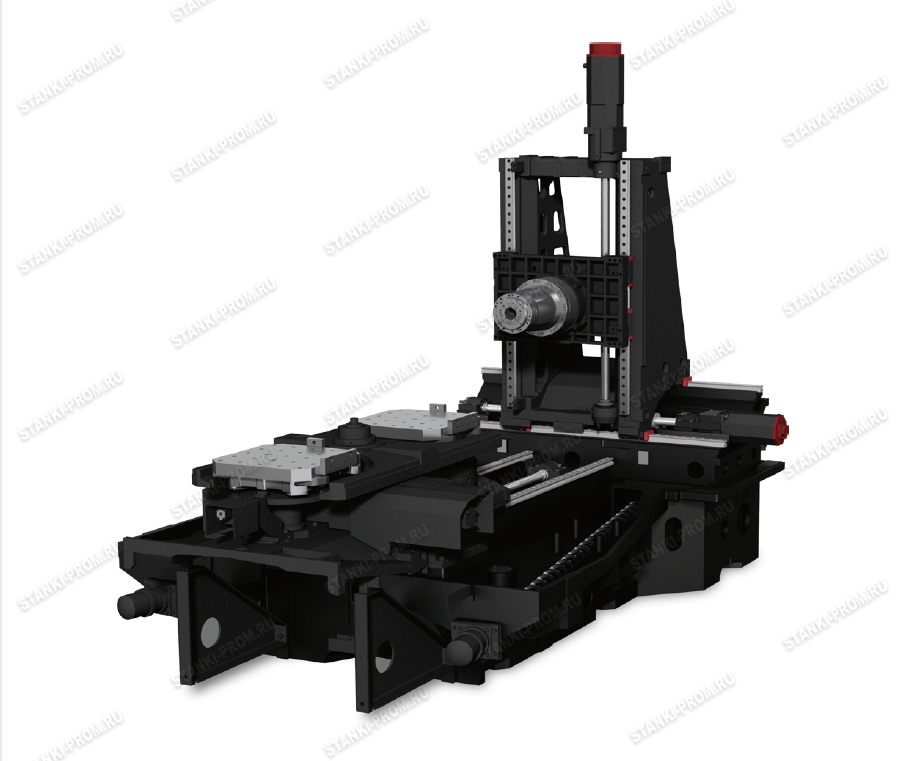

  • Рама станка высокой жесткости. Конструкция с Т-образной интегрированной высокопрочной станиной и симметричной конструкцией полностью закрытой рамы позволяет эффективно снизить общую точность станка и обеспечить эффективную замену инструмента и рабочего стола.

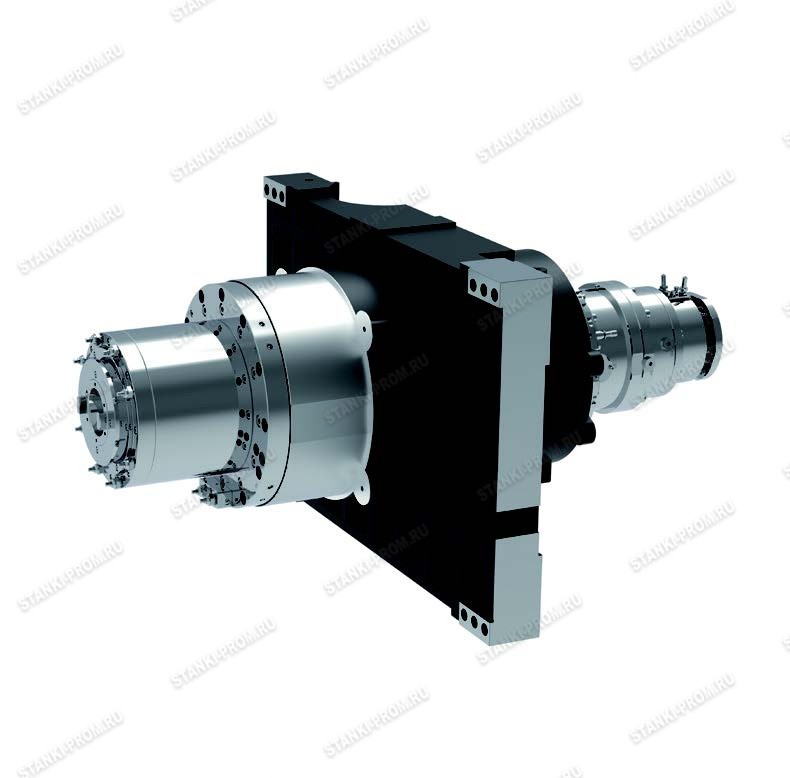

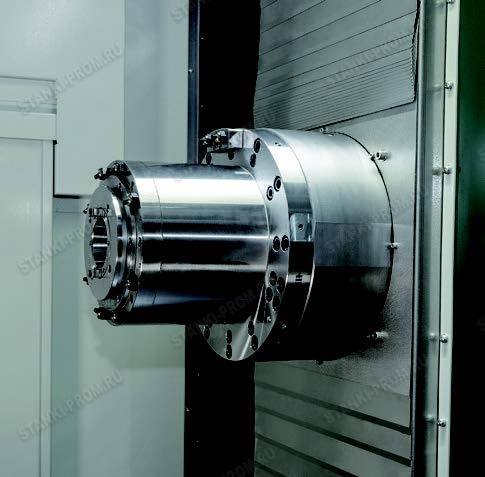

  • Встроенный шпиндель. Вся серия оснащена встроенным электрическим шпинделем, который значительно повышает эффективность передачи. Технология синхронной циркуляции масляного охлаждения предотвращает термическую деформацию и обеспечивает стабильную точность резки.
  • Охлаждающий винт с полой головкой. Охлаждающая жидкость проходит через полую часть стержня шнека, что позволяет эффективно сдерживать повышение температуры и поддерживать точность.

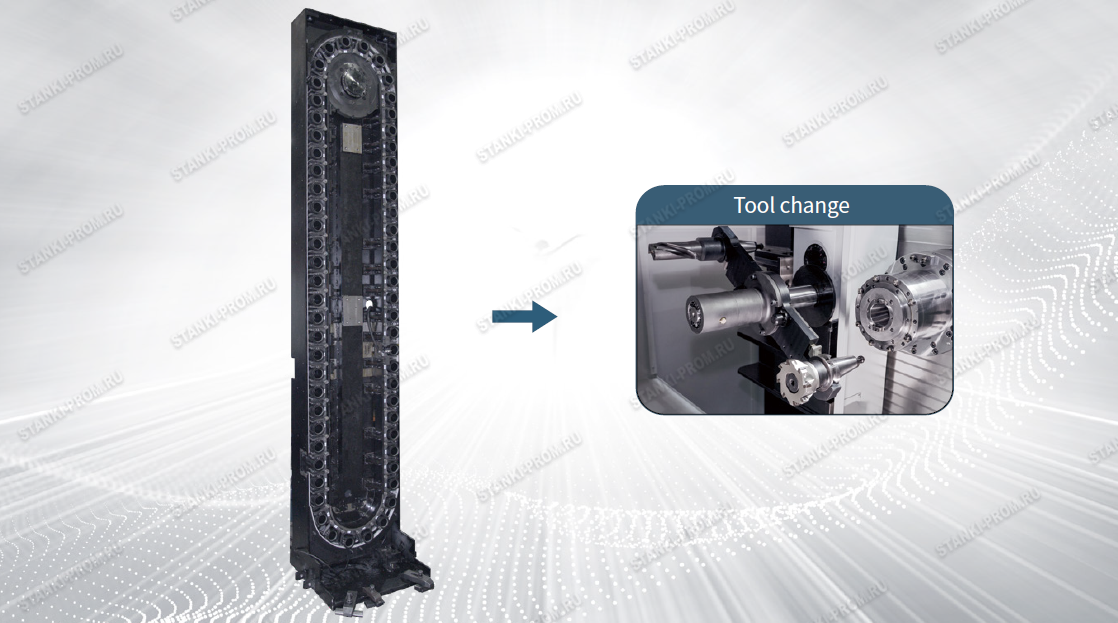

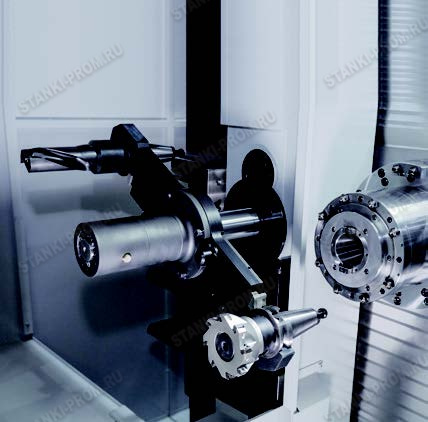

  • Сервопривод магазина инструментов. Магазин инструментов приводится в действие серводвигателем, фиксированная точка смены инструмента и магазин инструментов перемещаются вместе с манипулятором одновременно, что значительно сокращает время смены инструмента.
  • Экран по осям X/Y. Фиксированная защитная стенка эффективно контролирует стружку и смазочно-охлаждающую жидкость в полностью закрытой зоне обработки и обеспечивает быструю и стабильную работу движущихся деталей.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Ход по оси X
мм
730
Ход по оси Y мм 730
Ход по оси Z мм 800
Расстояние от оси шпинделя до стола мм
80-810
Расстояние от торца шпинделя до центра стола
мм 70-870

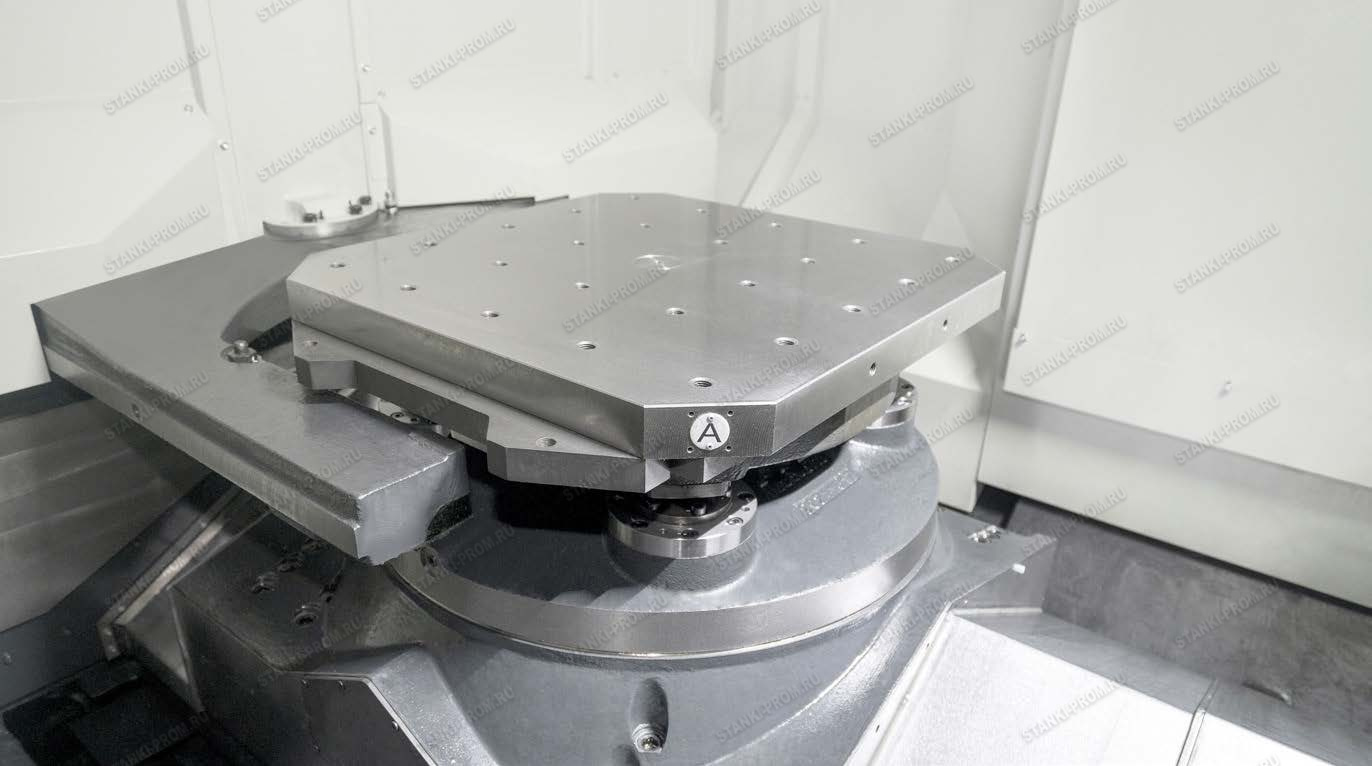

Рабочий стол

Размер стола
мм

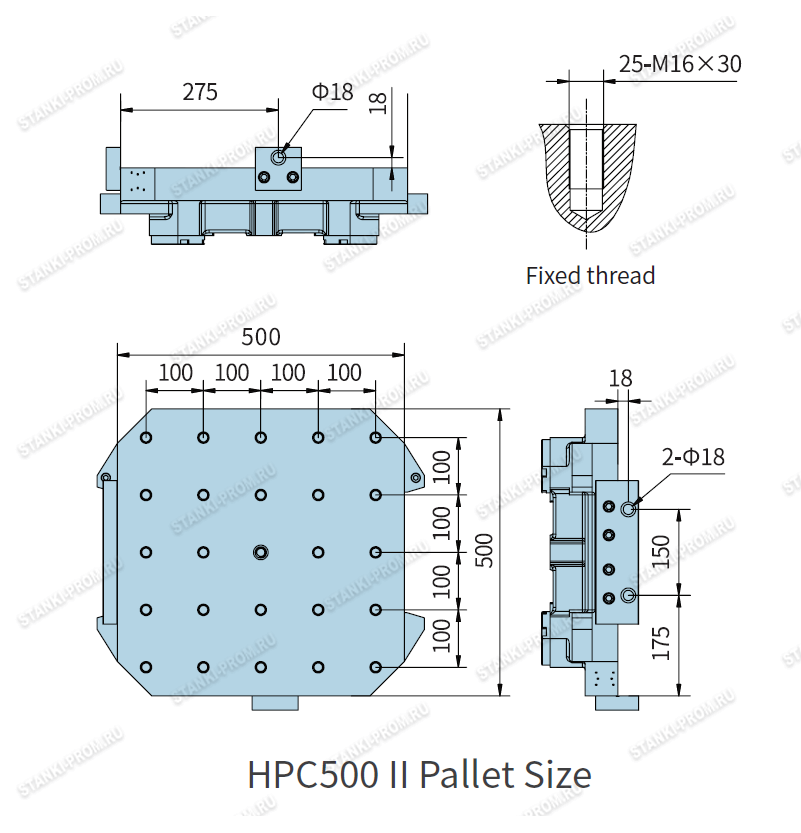

500х500
Поворот стола
град 1°х360
Максимальная нагрузка на стол кг 500
Шпиндель

Тип привода
мотор-шпиндель
Мощность шпинделя
кВт
18,5/37
Частота вращения шпинделя об/мин 12 000
Крутящий момент шпинделя
Нм 95,5/250
Конус шпинделя   ISO7:24NO.40
Подачи
Скорость быстрых перемещений по осям X/Y/Z
м/мин 60
Скорость рабочих подач по осям X/Y/Z
м/мин 60
Время поворота стола на 90°
сек 1,4
Паллеты
Тип смены
  поворотный
Время смены паллет
сек 9
Инструментальный магазин
Емкость магазина поз
40
Способ вызова инструмента   Наикратчайший путь
Инструментальная оправка

BT40
Максимальная длина инструмента
мм 500
Максимальный диаметр инструмента (/смежное гнездо) мм 80/160
Максимальный вес инструмента
кг 12
Время смены инструмента (инструмент на инструмент) сек 1,5
Прочее

Система ЧПУ   Fanuc 0i MF PLUS
Вес станка
тонна 10,0
Габариты станка
мм
6440 х 3100 х 3000
Потребляемая мощность кВА 64

Стандартная конфигурация:
  • Контроллер: FANUC 0i
  • Инструментальный магазин на 40 позиций
  • 1° поворот паллеты
  • APC (Авто сменщик паллет)
  • Цельное ограждение с верхним перекрытием
  • Кожуха направляющих
  • Внешний ленточный тип конвейера
  • Система охлаждения
  • Масляный охладитель шпинделя
  • Система охлаждения гайки ШВП: опциональный
  • Продув шпинделя
  • Устройство автоотключения питания
  • Функции диагностики
  • 3-цветная сигнальная лампа, освещение рабочей зоны
  • Стандартные принадлежности
Опциональная конфигурация:
  • Контроллер: SIEMENS 828D
  • Высокоскоростной мотор-шпиндель (12 000 об/мин)
  • Линейные энкодеры на осях X/Y/Z
  • Поворотный стол с ЧПУ (0.001°)
  • T-образный паз на столе
  • Инструментальный магазин на 60/90/120 позиций
  • Зондирование детали
  • Зондирование инструмента
  • Охлаждение через шпиндель
  • Брызговое охлаждение
  • Пистолет СОЖ
  • Маслоотделитель
  • Кондиционер электрошкафа
  • Воздушный пистолет
