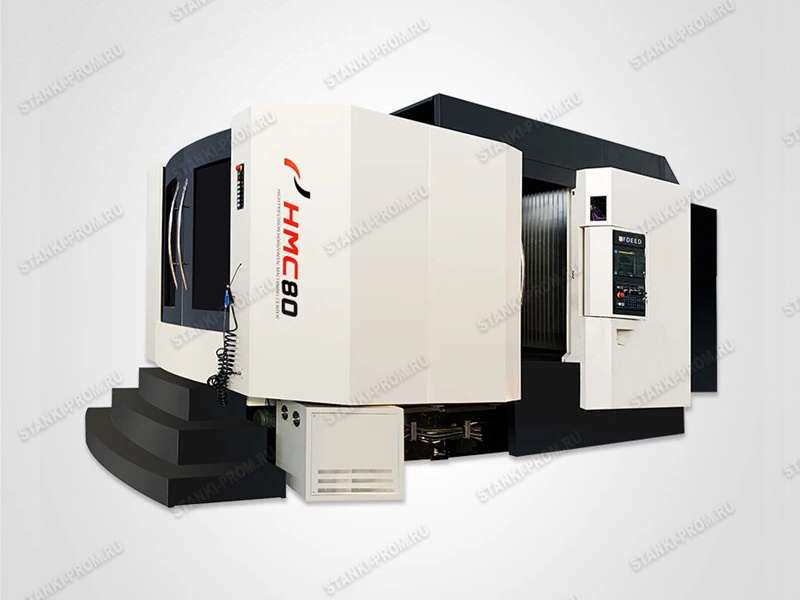

RONTEK HMC80

  5. Горизонтальные обрабатывающие центры
НАЗАД В РАЗДЕЛ

Детальное описание

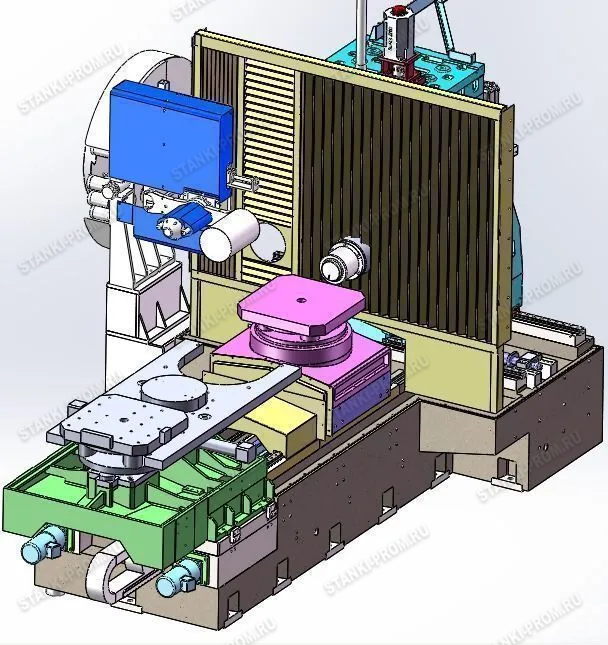

В горизонтальном обрабатывающем центре HMC80 используется перевернутая Т-образная конструкция цельной станины и конструкция двойной колонны дверного типа с высокой жесткостью конструкции, большим ходом и высокой точностью. Станок подходит для различных областей тяжелой резки и высокоточной механической обработки и имеет множество функций обработки, таких как фрезерование, растачивание, сверление (растачивание с расширением), нарезание резьбы, точечное фрезерование и т.д., обеспечивая эффективность и высокую точность при обработке отдельных деталей или изделий малого и среднего размера.

Преимущества:

  • Большие размеры обработки
  • Широкая линейка размеров
  • Мощный главный двигатель
  • Широкий список опций

Особенности:

  • Данный обрабатывающий центр оснащен шпинделем с прямым приводом + редуктор. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 6 000 об/мин.
  • Горизонтальный обрабатывающий центр серии HMC представляет собой высокотехнологичное оборудование, созданное с учетом современных мировых тенденций станкостроения. Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины станка. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.
  • Высокая точность достигается благодаря системе ЧПУ, работающей с прямым приводом (соединение через муфту) сервомоторов и ШВП.
  • Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).
  • Магазин автоматической смены инструмента цепного типа. Количество инструментов – 40. Устройство автоматической смены инструмента в горизонтальном положении цепного типа с поворотным кронштейном обеспечивает быструю и надежную смену инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.
  • Ресивер. Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.
  • Стружкоуборочный транспортер. Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового и цепного типа. Параллельно расположенные вдоль рабочего стола шнеки отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.
  • Пистолет подачи СОЖ и воздуха. Для эффективного и безопасного вывода стружки. На станке установлены пистолет подачи СОЖ и воздуха.
  • Кольцевой механизм подачи СОЖ. Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, удаляет стружку, которая образуется при резании.
  • Регулируемые сопла подачи воздуха и СОЖ. Регулируемые в ручную сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Ход по оси X
 мм
 1300
Ход по оси Y мм 1100
Ход по оси Z мм 1100
Расстояние от оси шпинделя до стола мм
 120-1220
Расстояние от торца шпинделя до оси вращения стола мм 250-1350
Максимальный диаметр вращения заготовки
 мм 1100
Максимальная высота заготовки
 мм 1100
Рабочий стол

Размер паллет
 мм
 800х800
Количество паллет шт 2
Нагрузка на стол
 кг 2000
Минимальная индексация паллеты град 1°(0,001°)
Время смены паллет сек 18
Подачи
Рабочая подача по осям X/Y/Z
 м/мин 0-10
Ускоренная подача по осям X/Y/Z
 м/мин 32
Шпиндель

Конус шпинделя   BT50
Максимальная частота вращения
 об/мин
 6 000
Мощность привода (постоянная/максимальная)
 кВт
 18,5/22,0
Крутящий момент Нм 649/770
Тип привода
   прямой
Инструментальный магазин
Тип магазина   цепной
Количество инструментов в магазине шт 40
Максимальный диаметр инструмента (пустое смежное гнездо)
 мм 125(250)
Максимальная длина инструмента
 мм 400
Максимальный вес инструмента кг 25
Время смены инструмента сек 7
Прочее

Система ЧПУ
FANUC
