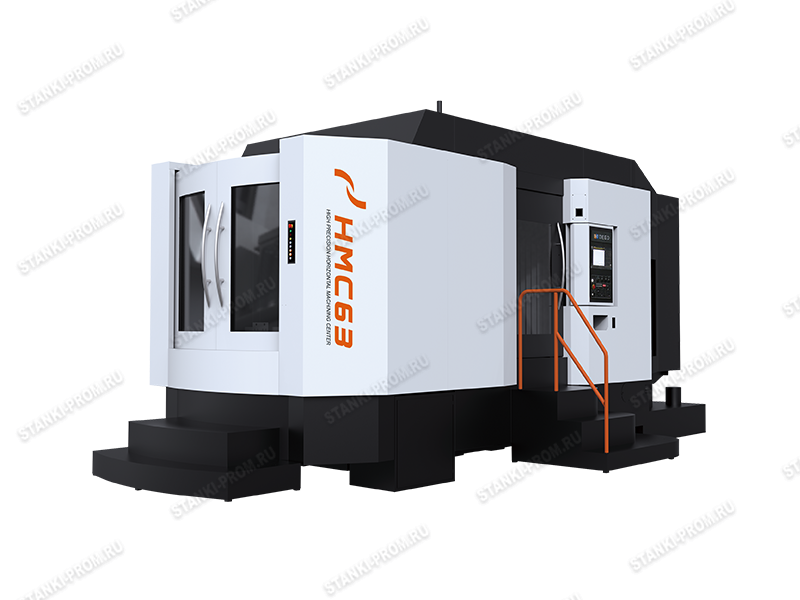

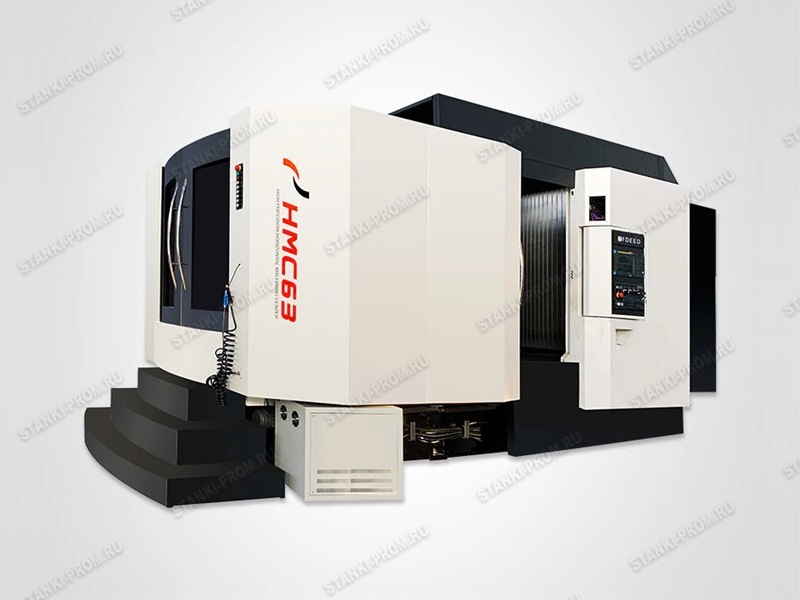

RONTEK HMC63

  5. Горизонтальные обрабатывающие центры
НАЗАД В РАЗДЕЛ

Детальное описание

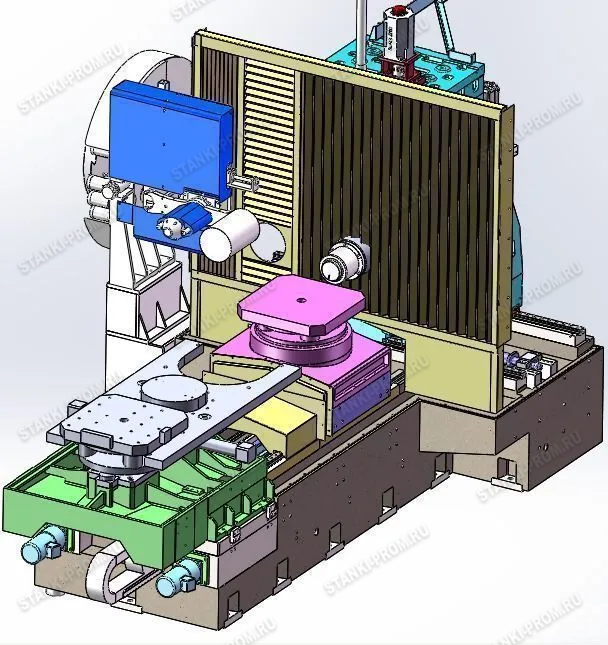

Эта серия станков представляет собой высокоскоростные горизонтальные обрабатывающие центры, основной корпус которых объединен цельным литым основанием высокой жесткости в форме буквы "Т" и колонной с двойными стенками портальной конструкции. С помощью FEM шпиндельная коробка подвешивается вертикально, что позволяет реализовать тяжелую конструкцию высокой жесткости. Станок оснащён автоматической сменой инструмента (ATC) и автоматической сменой паллет (APC).

Преимущества:

  • Большие размеры обработки
  • Широкая линейка размеров
  • Мощный главный двигатель
  • Широкий список опций

Особенности:

  • Данный обрабатывающий центр оснащен шпинделем с ременным и прямым приводом + редуктор. Поддерживается в радиально-упорных шариковых подшипниках класса высокой точности, что обеспечивает непрерывную работу с частотой вращения шпинделя - до 6 000 об/мин.
  • Горизонтальный обрабатывающий центр серии HMC представляет собой высокотехнологичное оборудование, созданное с учетом современных мировых тенденций станкостроения. Надежность и долговечность обрабатывающего центра обусловлены, прежде всего, жесткостью основных несущих узлов, высокие показатели которых в данной модели так же достигаются благодаря немецкой технологии “UHPC” (ультравысокопрочный бетон), используемый для производства станины станка. Применение данной технологии уменьшает термический коэффициент расширения и увеличивает виброустойчивость.
  • Высокая точность достигается благодаря системе ЧПУ, работающей с прямым приводом (соединение через муфту) сервомоторов и ШВП.
  • Линейные направляющие качения с роликами, установлены по всем трем осям (широко расположенными параллельно друг другу для лучшей стабильности).
  • Магазин автоматической смены инструмента дискового и цепного типа. Количество инструментов – от 30 до 40. Устройство автоматической смены инструмента в горизонтальном положении цепного типа с поворотным кронштейном обеспечивает быструю и надежную смену инструмента. Этот тип АСИ является лучшим выбором для быстрой обработки деталей.
  • Ресивер. Наличие ресивера гарантирует надежность смены инструмента при перебоях в сети пневматики производства.
  • Стружкоуборочный транспортер. Автоматизированная система вывода стружки из рабочей зоны станка состоит из конвейеров шнекового и цепного типа. Параллельно расположенные вдоль рабочего стола шнеки отводят стружку к конвейеру цепного типа. Тот в свою очередь доставляет стружку в передвижной бак.
  • Пистолет подачи СОЖ и воздуха. Для эффективного и безопасного вывода стружки. На станке установлены пистолет подачи СОЖ и воздуха.
  • Кольцевой механизм подачи СОЖ. Кольцевой механизм подачи СОЖ, при котором обеспечивается подача охлаждающей жидкости методом полива в область резания, удаляет стружку, которая образуется при резании.
  • Регулируемые сопла подачи воздуха и СОЖ. Регулируемые в ручную сопла позволяют направлять СОЖ и воздух на обрабатываемую деталь из любого удобного положения.

Технические характеристики

 Наименование характеристики  Ед.изм. Значение
Рабочая зона
Ход по оси X
 мм
 1050 1050
Ход по оси Y мм 750 850
Ход по оси Z мм 950 900
Расстояние от оси шпинделя до стола мм
 120-870 50-900
Расстояние от торца шпинделя до оси вращения стола мм 200-1100
 175-1075
Максимальный диаметр вращения заготовки мм 1050 1050
Максимальная высота заготовки мм 1000 1000
Рабочий стол

Размер паллет
 мм
 630х630
Количество паллет шт 2
Нагрузка на стол
 кг 1200
Минимальная индексация паллеты град 1°(0,001°)
Время смены паллет
 сек 16
Подачи
Рабочая подача по осям X/Y/Z
 м/мин 0-10
Ускоренная подача по осям X/Y/Z
 м/мин 32 40
Шпиндель

Конус шпинделя   BT50 BBT50
Максимальная частота вращения
 об/мин
 6 000
 6 000
Мощность привода (постоянная/максимальная)
 кВт
 15,0/18,5 18,5/22,0
Крутящий момент Нм 446/736
 649/770
Тип привода
   ременной
 прямой
Инструментальный магазин
Тип магазина   дисковый
 цепной
Количество инструментов в магазине шт 30 40
Максимальный диаметр инструмента (пустое смежное гнездо)
 мм 110(220)
 125(250)
Максимальная длина инструмента
 мм 350
 400
Максимальный вес инструмента кг 25
Время смены инструмента сек 7
Прочее

Система ЧПУ
FANUC
