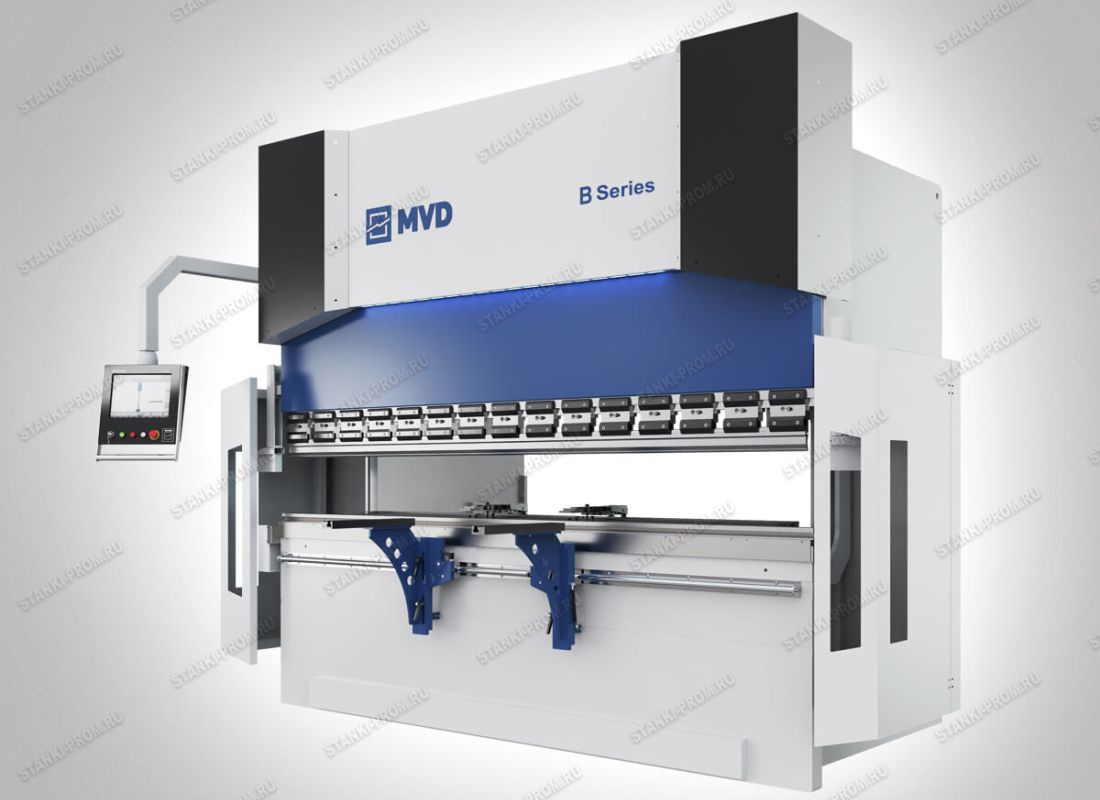

MVD INAN IBEND B

Детальное описание

Особенности листогибочного пресса
  • Сведение деформации к минимуму за счет специальной конструкции станины пресса и подвижной балки.
  • Электрогидравлическая синхронизация осей Y1 и Y2 с системой компенсации деформации силовой конструкции (корпуса пресса) за счет крепления на С-образную скобу, которая фиксируется на нижней части станины, оптических датчиков, считывающих перемещение верхней балки с линейных шкал
  • Станина станков фрезеруется на прецизионном обрабатывающем центре с рабочим столом длиной 14 метров, оснащенном подвижной колонной. Обработка всех рабочих элементов пресса за одну установку и обеспечивает максимальную точность и надежность на протяжении всего срока службы пресса.
  • Гидравлическая система с гидроаппаратурой производства ведущих производителей Rexroth или Hoerbiger (Германия).
  • Гидравлические цилиндры изготовлены из цельной заготовки с хонингованием рабочей поверхности, а поршни цилиндров - кованные с высокоточной обработкой и полированием для увеличения срока работы без обслуживания.
  • Точность позиционирования упора ±0,03 мм
  • Скорость перемещения заднего упора 500 мм/сек
  • Диапазон перемещения заднего упора по оси X 750 мм
  • Автоматическая регулировка силы прижима
  • Возможность конической гибки деталей
  • Увеличенный ход верхней траверсы 260 мм
  • Скорость приближения верхней траверсы до 120 мм/ сек.
  • Скорость обратного хода верхней траверсы 120 мм/сек.
  • Электрический щит и панель управления рассчитаны на работу от сети 400 В переменного тока 50 Гц, 3 фазы

Технические характеристики

MVD iBend series B

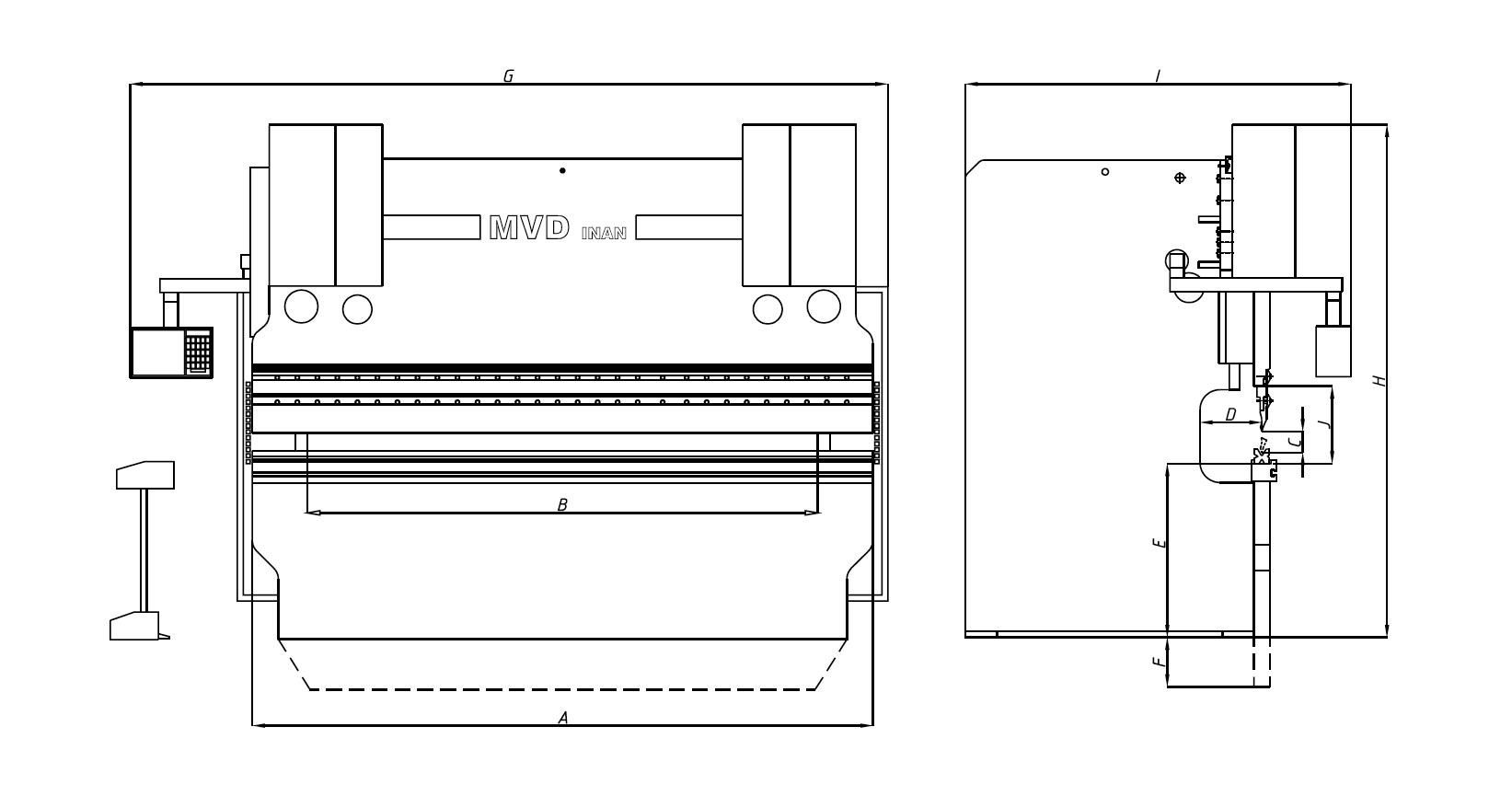

Усилие Длина Стойки Ход Разъем Зев Стол Упор  Д В Ш Спуск Гибка Возврат Объем масла Двигатель Вес
  A B C J D E X ось G H L
т мм мм мм мм мм мм мм мм мм мм мм/с мм/с мм/с л кВт кг
B40-1250 40 1250 1100 260 465 400 905 750 3320 2580 2150 120  9 100 95 4 3400
B60-2100 60 2100 1600 260 465 400 905 750 3820 2585 2150 120 10 120 110 4 4850
B60-2600 60 2600 2150 260 465 400 925 750 4370 2650 2150 120 10 120 110 5,5 5300
B100-2600 100 2600 2150 260 465 400 925 750 4380 2760 2200 120 10 120 110 7,5 6150
B100-3100 100 3100 2600 260 465 400 940 750 4830 2780 2200 120 10 120 180 7,5 6450
B135-3100 135 3100 2600 260 465 400 975 750 4850 2835 2315 120 10 120 180 11 7300
B175-3100 175 3100 2600 260 465 400 975 750 4865 2835 2400 120 10 120 180 15 8550
B220-3100 220 3100 2600 260 465 400 975 750 4880 2895 2430 110 10 120 290 18,5 10800
B270-3100 270 3100 2600 260 465 400 985 750 4900 3000 2455 100 10 120 290 22 12600
B320-3100 320 3100 2600 260 465 400 985 750 4920 2965 2480 100 9 120 290 22 14200
B135-3700 135 3700 3200 260 465 400 980 750 5450 2845 2315 120 10 120 180 11 8600
B175-3700 175 3700 3200 260 465 400 980 750 5450 2830 2400 120 10 120 180 15 10200
B220-3700 220 3700 3200 260 465 400 1000 750 5480 2975 2430 110 10 120 290 18,5 12000
B320-3700 320 3700 3200 260 465 400 1000 750 5520 3060 2445 100 9 120 290 22 15100
B135-4100 135 4100 3200 260 465 400 980 750 5450 2845 2315 120 10 120 180 11 9650
B175-4100 175 4100 3200 260 465 400 980 750 5460 2900 2400 120 10 120 180 15 11000
B220-4100 220 4100 3200 260 465 400 1000 750 5480 2975 2430 110 10 120 290 18,5 12500
B270-4100 270 4100 3200 260 465 400 1000 750 5500 3030 2455 100 10 120 290 22 14700
B320-4100 320 4100 3200 260 465 400 1000 750 5520 3060 2445 100 9 120 290 22 16300
B400-4100 400 4100 3200 310 550 500  1000 750 5560 3075 2585 90 8,5 90 370 30 22000
B500-4100 500 4100 3200 310 550 500 850 750 6000 3200 2650 80 10 80 550 37 26100
B220-4300 220 4300 3700 260 465 400 1045 750 6000 3020 2430 110 10 120 290 18,5 14100
B270-4300 270 4300 3700 260 465 400 1050 750 6000 3070 2455 100 10 120 290 22 15600
B320-4300 320 4300 3700 260 465 400 1075 750 6000 3150 2445 100 9 120 290 22 17200
B220-5100 220 5100 4200 260 465 400 1000 750 6500 3100 2430 110 10 120 290 18,5 17900
B270-5100 270 5100 4200 260 465 400 1100 750 6500 3150 2455 110 10 120 290 22 20400
B320-5100 320 5100 4200 310 465 400 1170 750 6500 3200 2445 100 9 120 290 22 22800
B400-5100 400 5100 4200 260 550 500 1200 750 6500 3300 2585 90 8,5 90 410 30 26000
B220-6100 220 6100 5100 260 465 400 1000 750 7500 3000 2430 110 10 120 400 18,5 23000
B320-6100 320 6100 5100 260 465 400 1050 750 7500 3050 2445 100 9 120 400 22 25000
B400-6100 400 6100 5100 310 550 500 850 750 8050 3650 2585 90 8,5 90 400 30 32500
B500-6100 500 6100 5100 310 550 500 850 750 8100 3950 2650 80 10 80 550 37 41000
B600-6100 600 6100 5100 360 600 600 850 750 8150 4300 3300 75 9,5 90 550 45 51500
B800-6100 800 6100 5100 410 650 600 850 750 8200 4500 3500 70 8,7 90 640 55 60000
B1000-6100 1000 6100 5100 510 750 600 850 750 8250 4750 3800 65 7,2 90 1000 55 72000

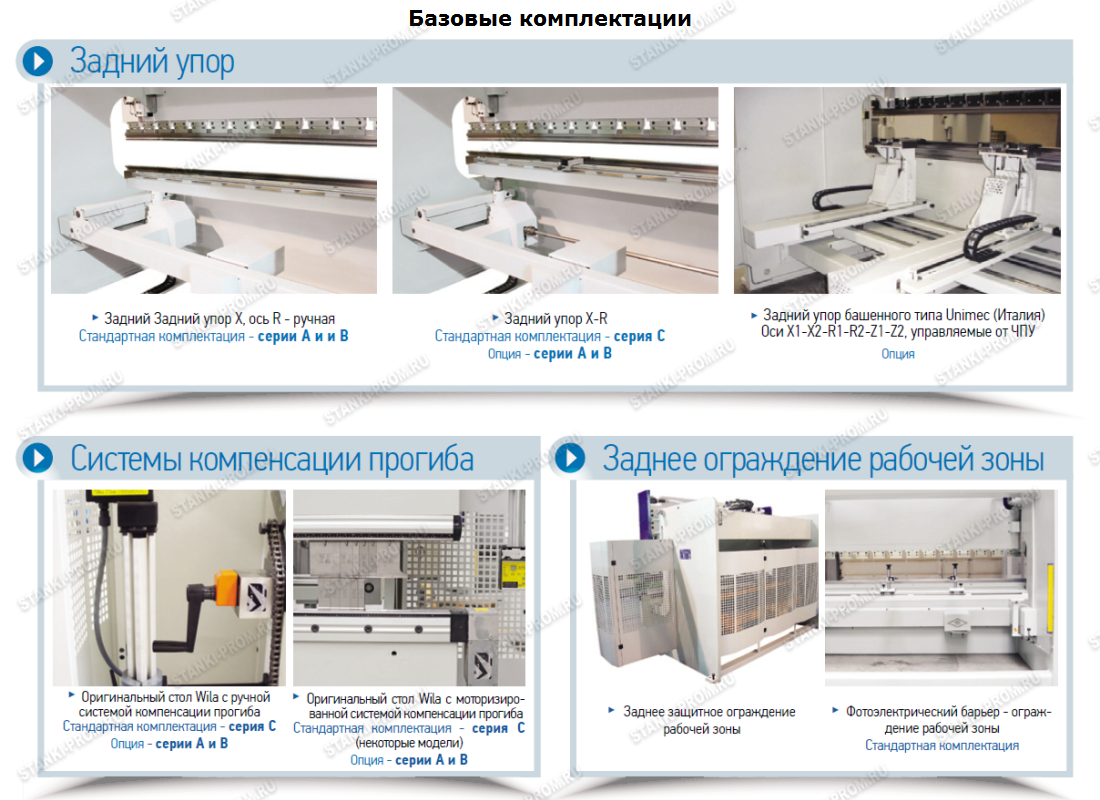

КОМПЛЕКТ ПОСТАВКИ

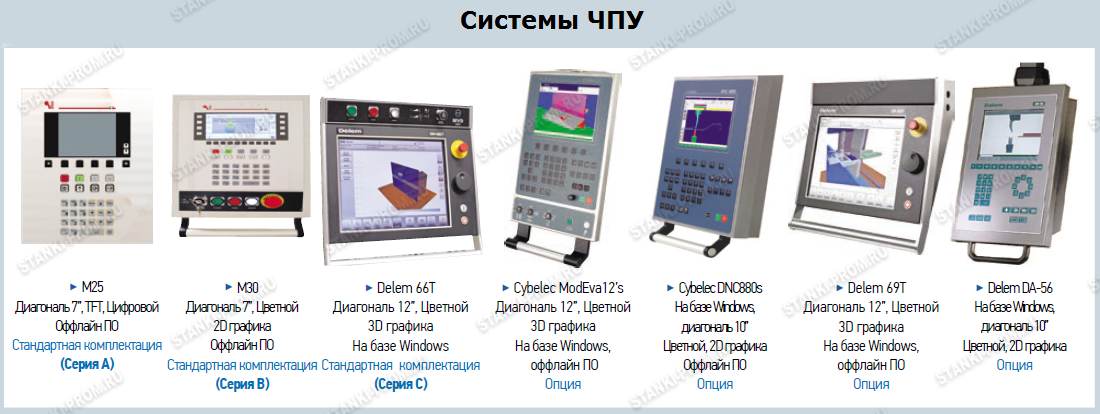

  • ЧПУ M30: контроль осей X,Y1,Y2
  • Моторизированный жёсткий задний упор MVD INAN с ШВП. 2 пальца заднего упора, ручное перемещение (оси Z, R) направлениях
  • Балка заднего упора с точной настройкой параллельности
  • 2 подвижных передних суппорта регулируемых по ширине и высоте
  • Верхний зажим инструмента тип Amada/Promecam
  • Нижний зажим под евро инструмент = 60мм (Т-паз на передней стороне)
  • Верхний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 1260
  • Нижний инструмент индукционно закаленный HRC 52-58, Eurostamp ES 2067
  • Индикатор уровня и температуры масла
  • 2 датчика давления
  • Боковые ограждения безопасности с автоматическим отключением, задний световой барьер
  • Гидравлическая система марки Bosh-Rexroth/Hoerbieger
  • Электрическая система и система безопасности марок Telemechanique, Siemens, MerlinGerinLegrand
  • Автоматическая система защиты от перегрузок
  • 400В, 50Гц, 3-х фазный
  • Подвесной пульт управления и функциональная ножная педаль
  • Инструкция по эксплуатации на русском языке
